BHL5
BARRETINA HYPER LITE 5 tailles 24 m2 et 31 m2
BHL5

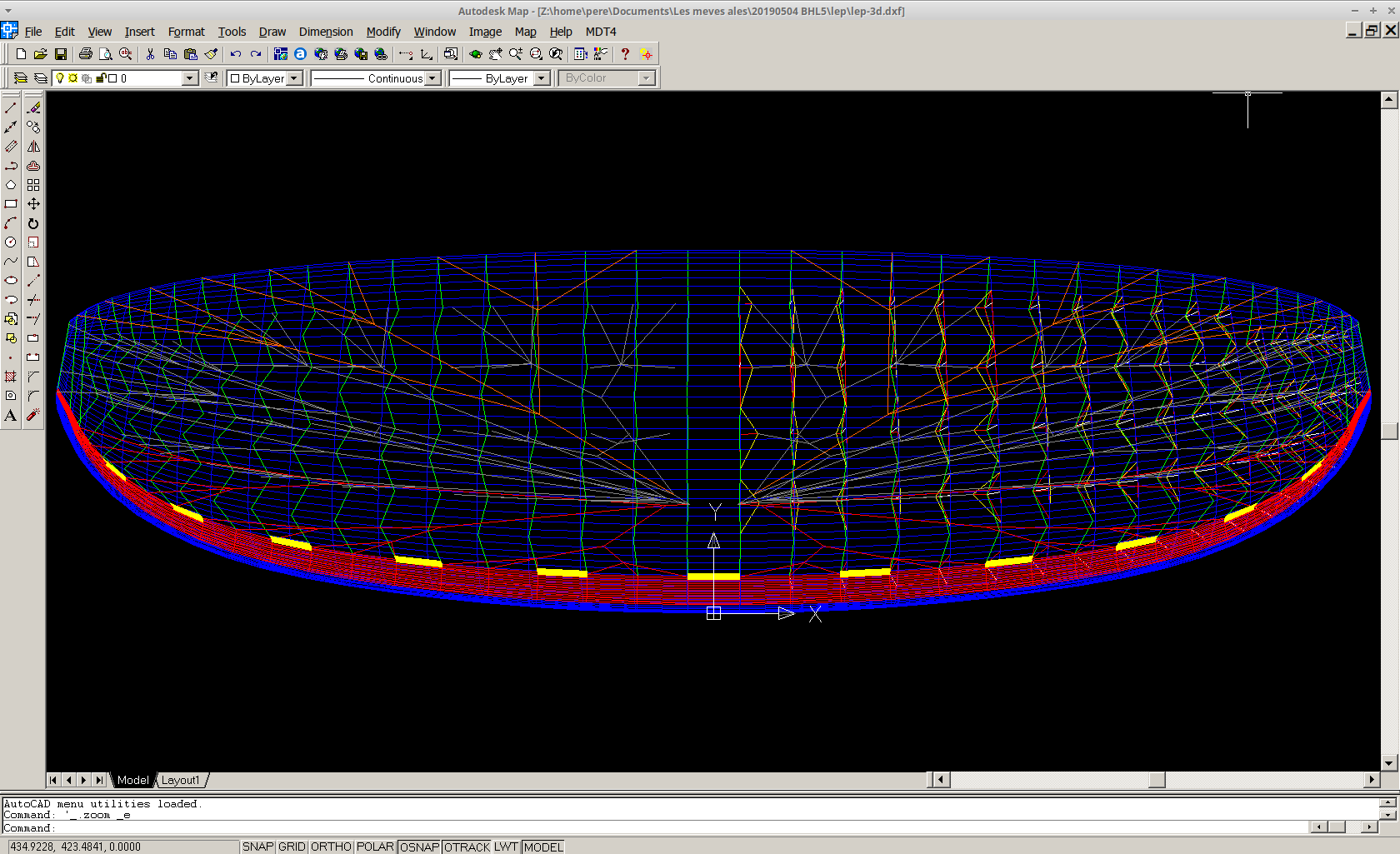

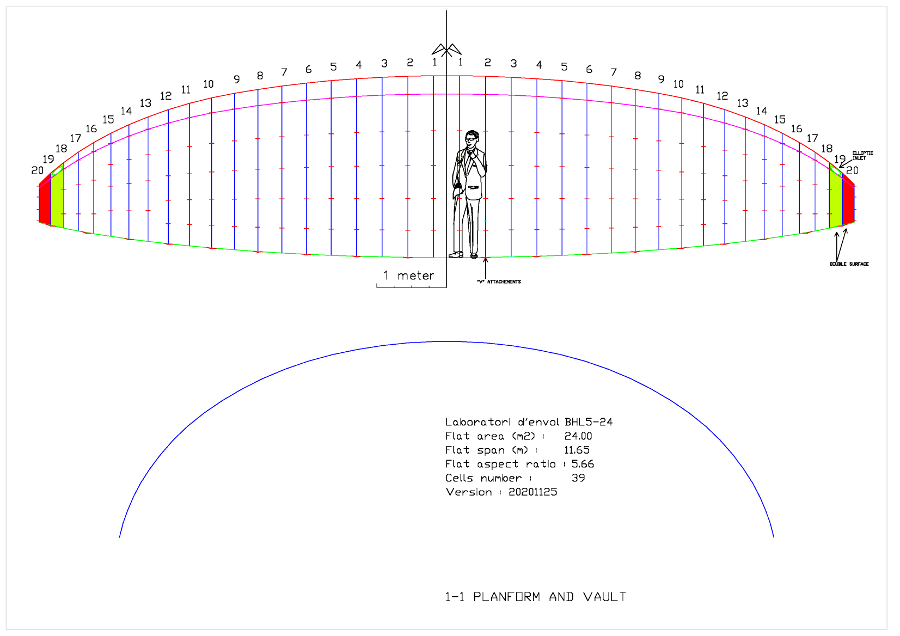

Figure 1. Vue 3D en plan

BHL5

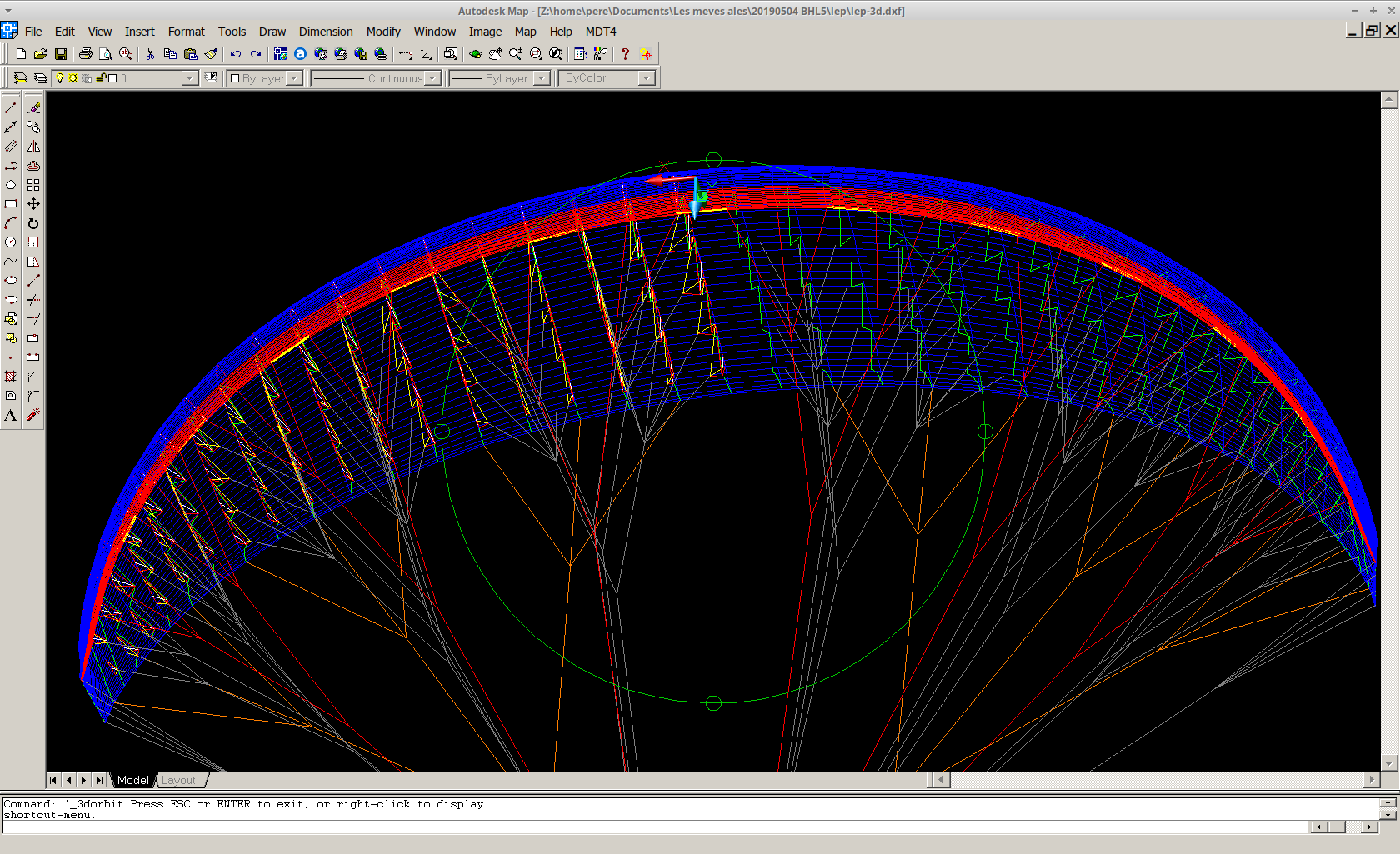

Figure 2. 3D vue

1. DESCRIPTION

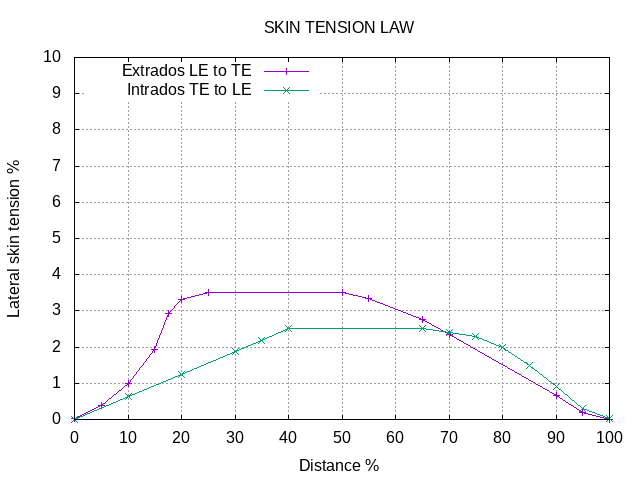

BHL5 est un parapente monosurface avec un allongement 5.66 (comme BHL3). Avec des profils, des solutions et des détails très semblables au BHL4, mais avec une forme plus allongée en plan, et 39 panneaux au lieu de 35. Un substitut amélioré du BHL2, en utilisant les expériences acquises avec les monosurfaces précédentes. La forme du profil est la même que BHL2, mais avec une distribution différente des triangles. Dans ce cas, nous utilisons 5 points de suspension pour le profil, avec l'intention de mieux définir le bord de fuite. Il y a deux cellules fermées près des extrémités des ailes avec une entrée elliptique comme BHL2-evo. La forme de la voûte est la même que BHL3 et BHL4. La liste des lignes proposées initialement est celle qui sort du programme, sans modification. Le nez sera rigidifié avec deux joncs par profil (contour et jonc de compression verticale). La tension de la peau sera augmentée avec une variation plus prononcée entre le centre et les extrêmes, et plus lisse (en utilisant un nouveau sous-programme pour la tension de la peau).  Les freins seront fixés au bord de fuite avec un petit ruban en "V", pour raccourcir le bord de fuite lors du freinage et éliminer une partie de l'ovalisation et créer un volet plus défini. Tous ces détails devraient fournir une aile monosurface simple, efficace, et performante.

2. ESPECIFICATIONS TECHNIQUES BHL5


M-L
Bi
Model
BHL5 24 m2
BHL5 31 m2
Surface
24.00 m2
31.00 m2
Envergure
11.65 m
13.24
Allongement
5.66
5.66
Panneaux
39
39
Cellules fermées
2 en wingtip, avec une entrée elliptique
2 en wingtip, avec une entrée elliptique
Weight range
-
-
Attaches par profil
5, et 4 (près de tips)5, et 4 (près de tips)

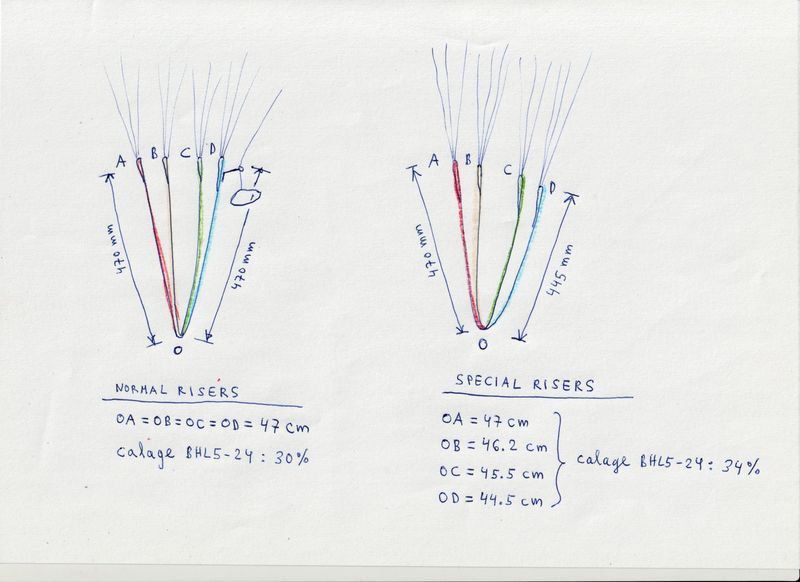

Élevateurs
4
4
Extrados
ripstop 40 gr/m2 ripstop 40 gr/m2
Nervures
ripstop 40 gr/m2 hard
ripstop 40 gr/m2 hard
Certification
No
No


3. FICHIERS DE DONNÉES ET PLANS

LEparagliding-2.96 fichiers d'entrée et de sortie. Les fichiers DXF sans édition, lorsqu'ils sortent du programme. Cette version peut être construite, mais je recommande d'attendre encore quelques jours... pour compléter quelques détails importants: joncs verticales dans le bord d'attaque (jonc de compression verticale, pour augmenter la rigidité), la nouvelle répartition de la tension de la peau (cela peut être fondamental pour la performance), nez avec deux coupes 3D, "V" rubans dans les freins, et deux panneaux d'intrados en bout d'aile.

pre-procesor et leparagliding
fichiers de donneés
pre-data.txt  leparagliding.txt
Profils
bhl-5p.txt  bhl4-4p.txt  bhl-tube.txt
Fichiers txt de sortie
lep-out.txt lines.txt
Tous les fichiers dans un zip, y compris les plans DXF (les deux tailles 24 m2 et 31 m2)
BHL5.zip  (version 20190510)


Profils

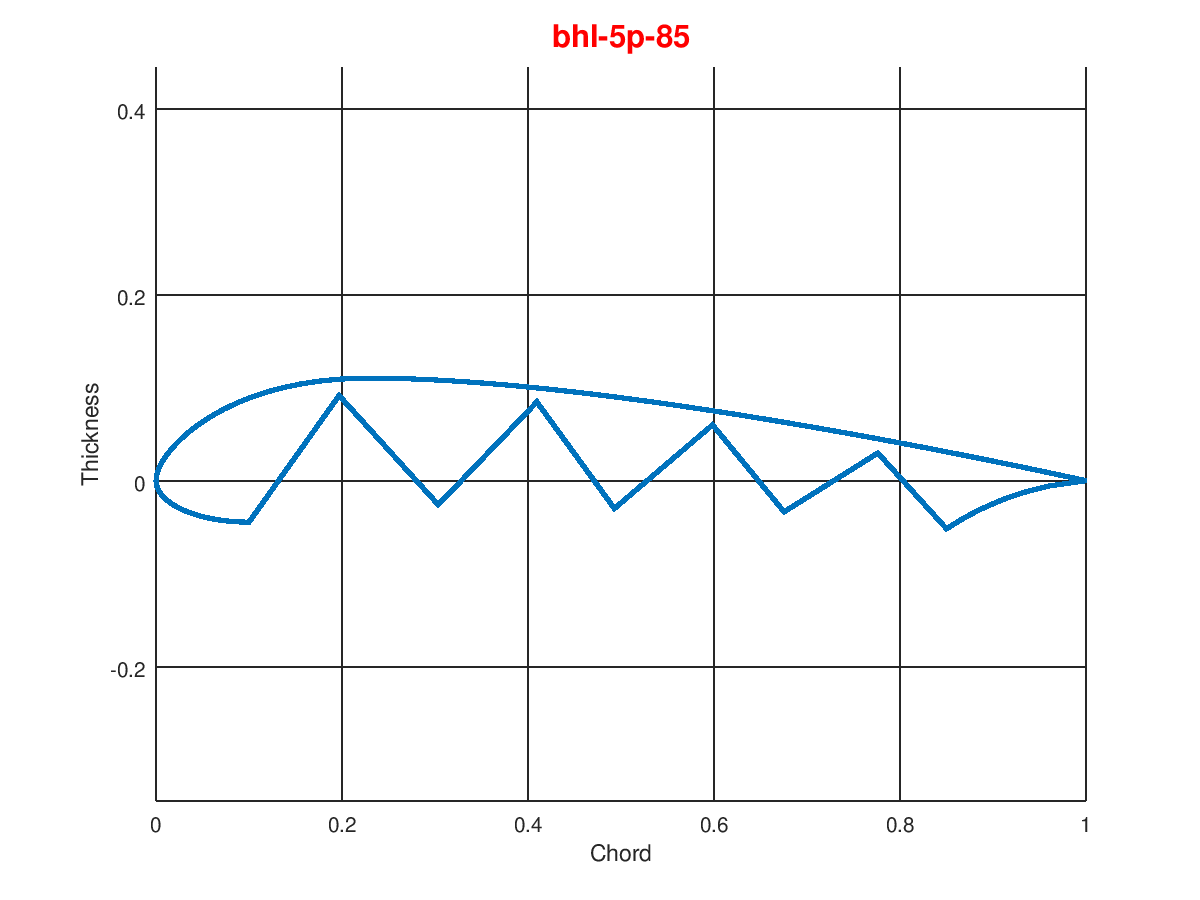

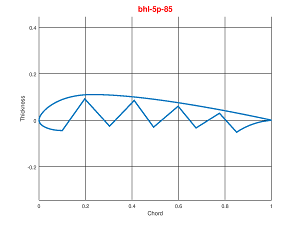

bhl-5p

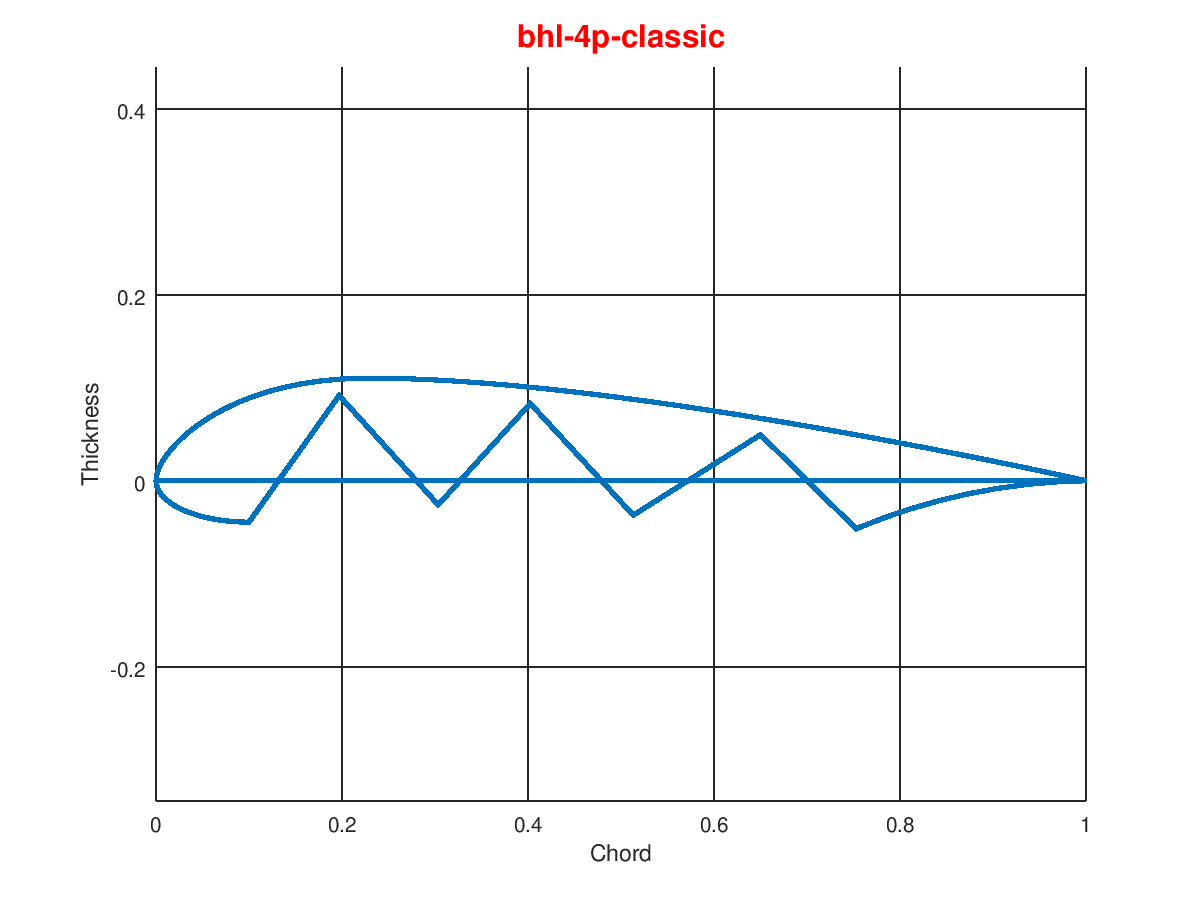

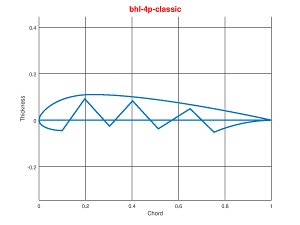

bhl-4p

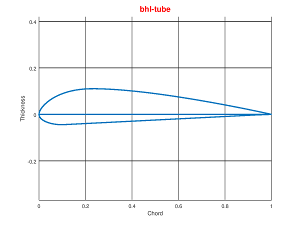

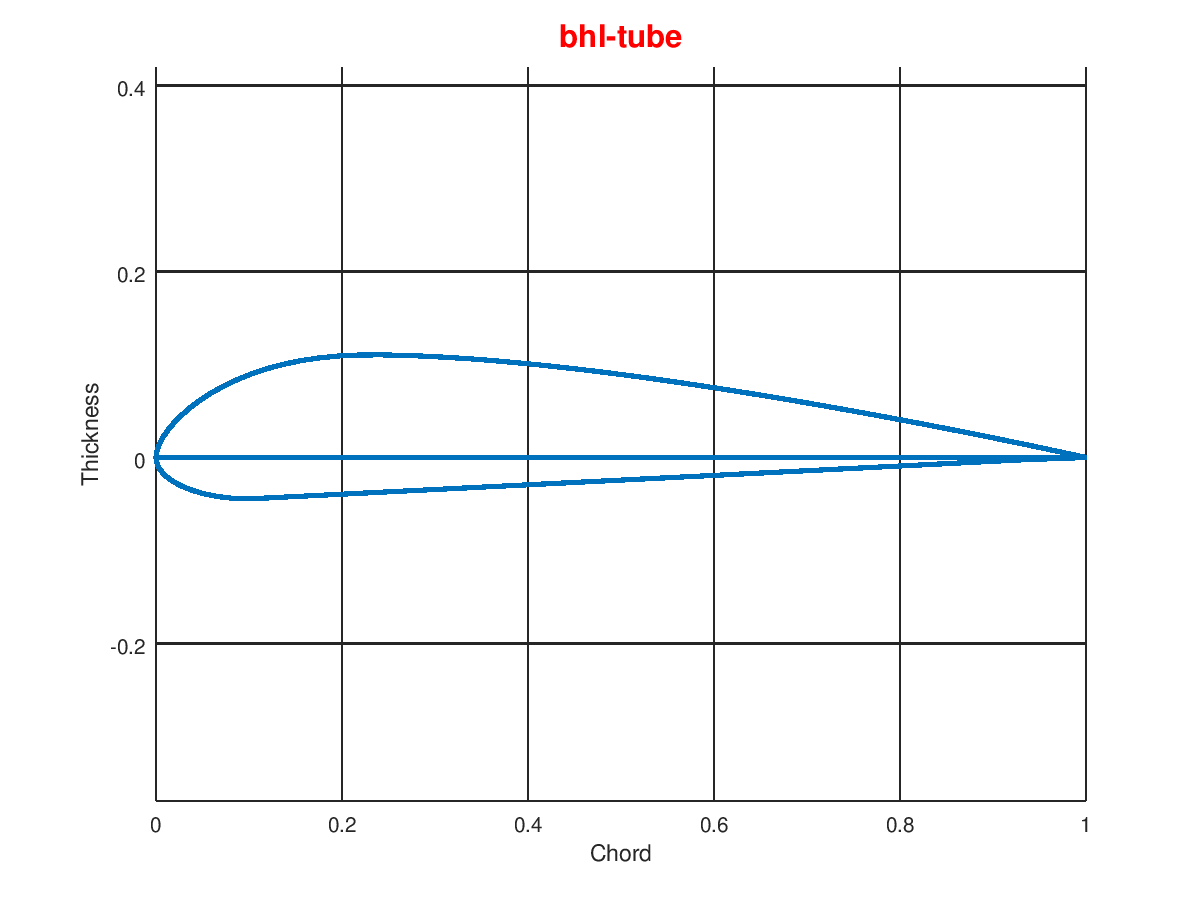

bhl-tube


4. CONSTRUCTION

Actuellement, il n'y a pas de prototype en construction.


LAB NOTE: Créer un parapente à la maison est une tâche très compliquée, et nécessite de nombreuses heures de travail. Expérience préalable est requise, très inventive, et imagination. Comme toujours, n'oubliez pas que: Le vol libre implique des risques qui ne peuvent être connus, et qu'ils peuvent être contrôlés, seulement avec une formation appropriée de la part d'une école reconnue. Pas tester ailes sans connaître leur fonctionnement. La construction et l'essai d'ailes expérimentales sans certification nécessite une connaissance approfondie de ce qui se fait.
