BHL5-16 "Tarnos - Pays Basque"
BARRETINA HYPER LITE 5
BHL5-TA 16 m2

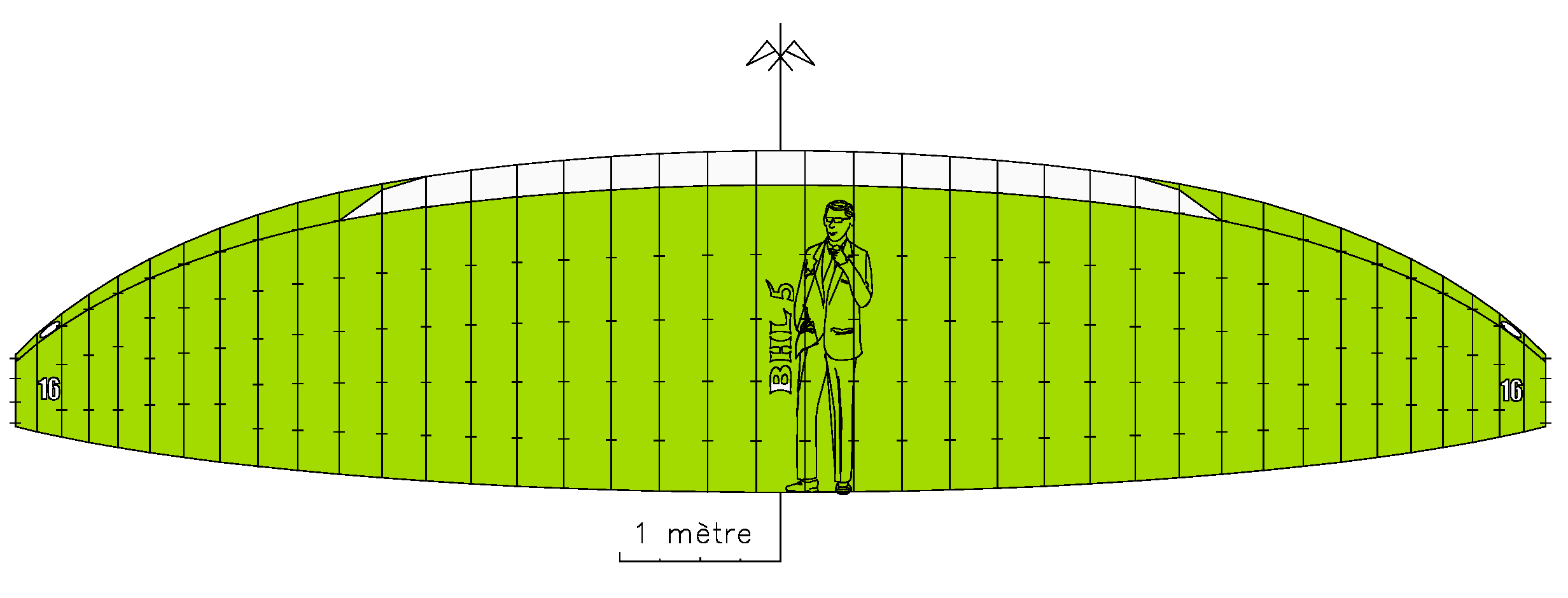

Figure 1. Conception BHL5-16 Tarnos - Pays Basque


1. DESCRIPTION

BHL5-16 "Tarnos" ou "Pays Basque" est la version BHL5 en construction par Eric Fontaine. Les données générales et les dessins DXF / PDF de la version générale se trouvent sur la page principale BHL5. Cependant, ce prototype a quelques particularités ajoutées par Eric, puisqu'il connaît bien la conception et la construction des ailes monosurface et double surface, soit au dessus de l'eau en kitesurf / hidrofoil soit au sol sur dunes ou montagnes...

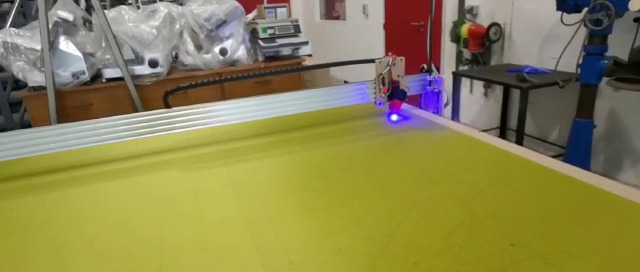

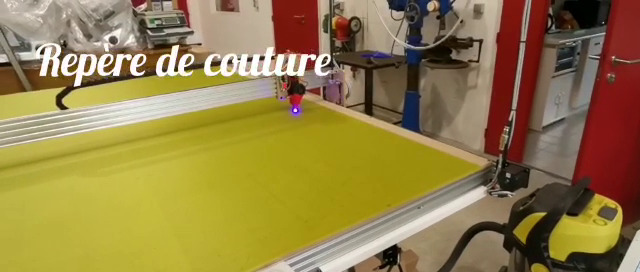

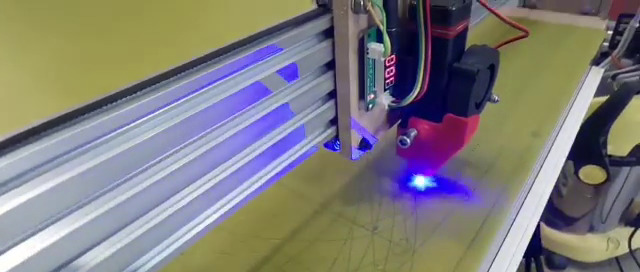

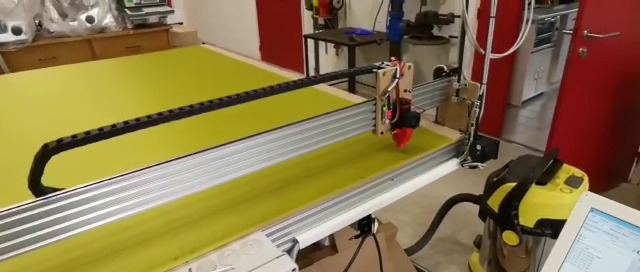

Pour découper ce parapente, Eric utilise un traceur laser de sa conception. Ainsi, le travail de coupe devient beaucoup plus confortable et plus rapide!

2. ESPECIFICATIONS TECHNIQUES BHL5 "Tarnos - Pays Basque"

Model
 BHL5-16 Tarnos - Pays Basque
Surface
 16.00 m2
Envergure
 9.51
Allongement
 5.66
Panneaux
 39
Cellules fermées
 2 en wingtip, avec une entrée elliptique
Plage de poids
 -
Attaches par profil
 5, 4 et 3 (près de tips)
Élevateurs
 4
Extrados
 ripstop 40 gr/m2
Nervures
 ripstop 40 gr/m2 hard
Certification
 No


3. CONSTRUCTION ET VOLS



Fabrication parapente BHL5



Couture BHL5

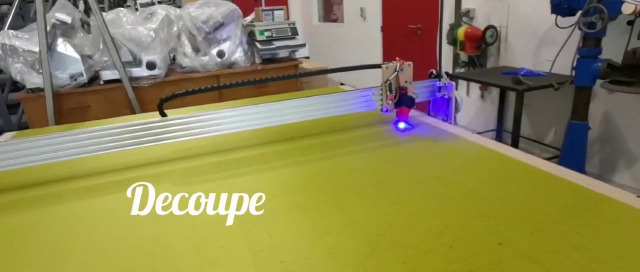

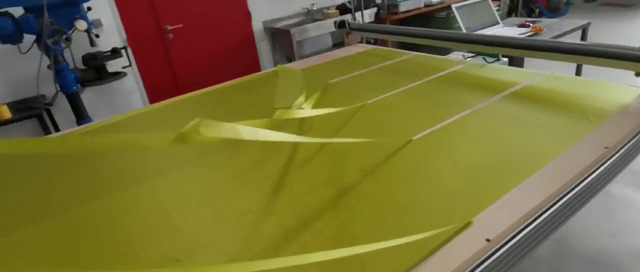

1) Vidéo découpe 1

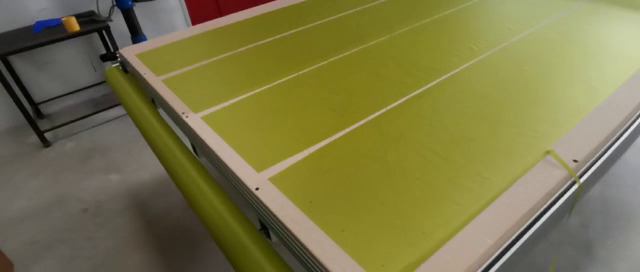

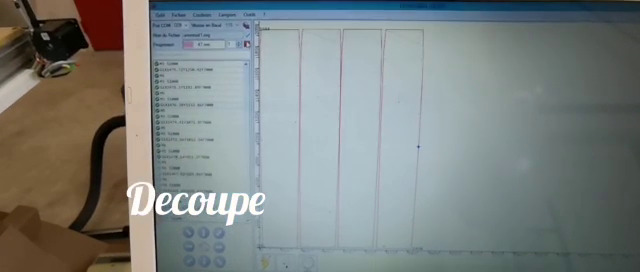

Découpe

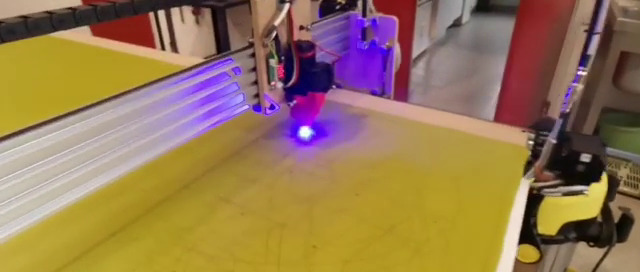

2) Vidéo découpe 2
Découpe BHL5

3) Découpe laser logo BHL5 16 police "Basque"
BHL5 16 logo

1 01

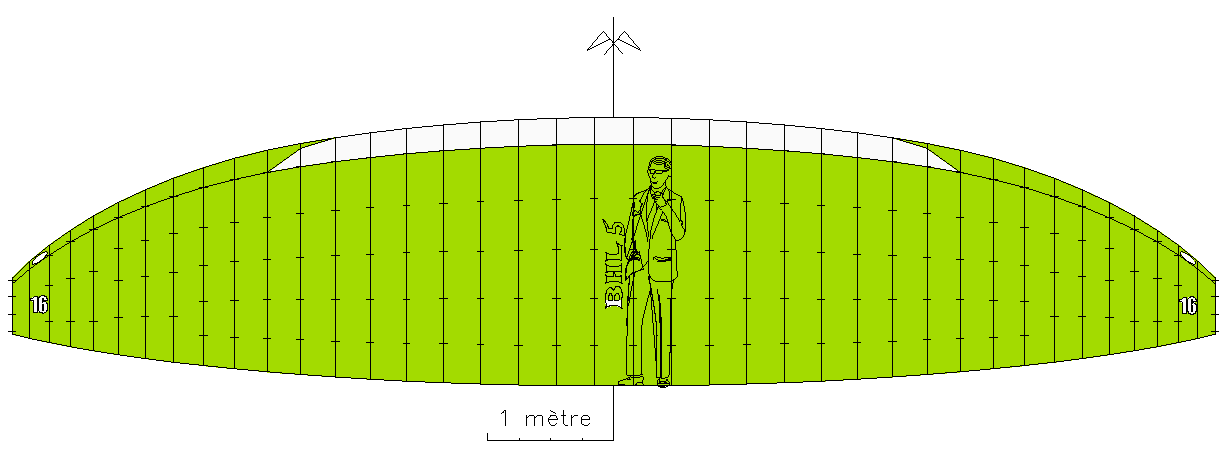

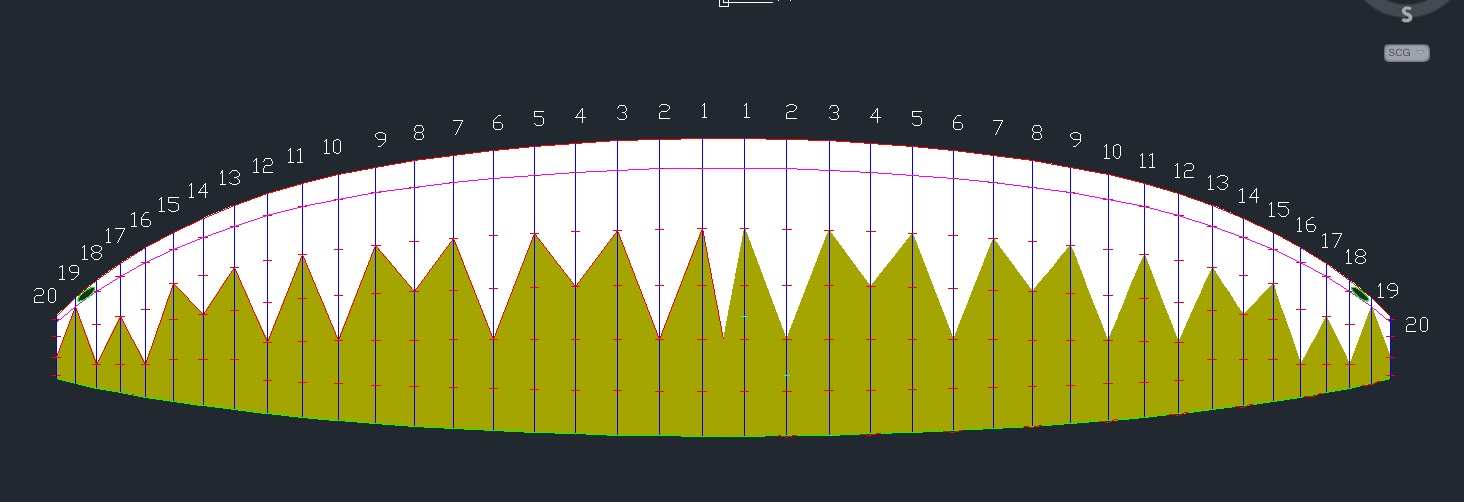

01 Coleurs BHL5-16 Tarnos - Pays Basque (première version)

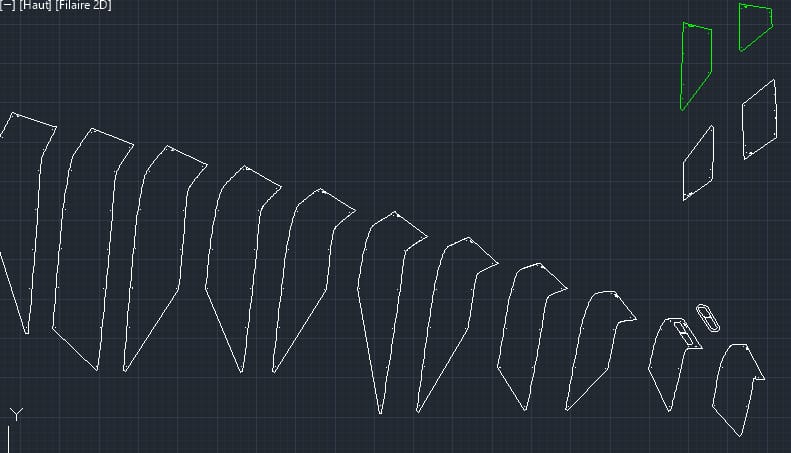

 2 02

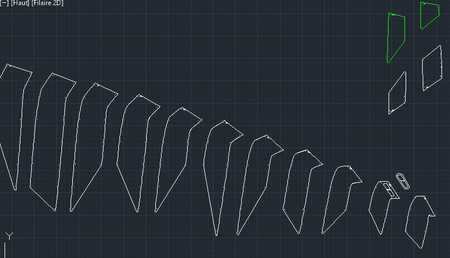

02

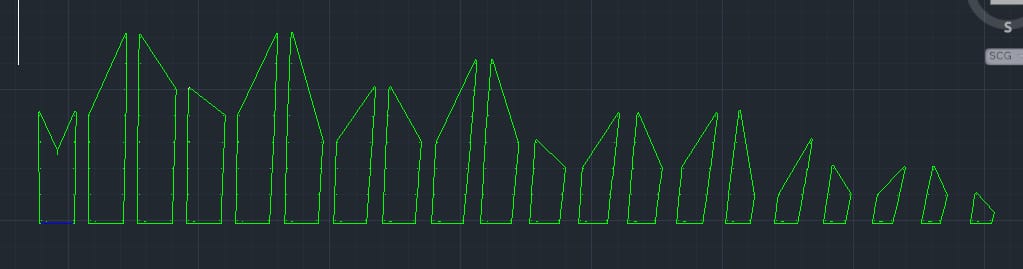

3 03
03
 4 04

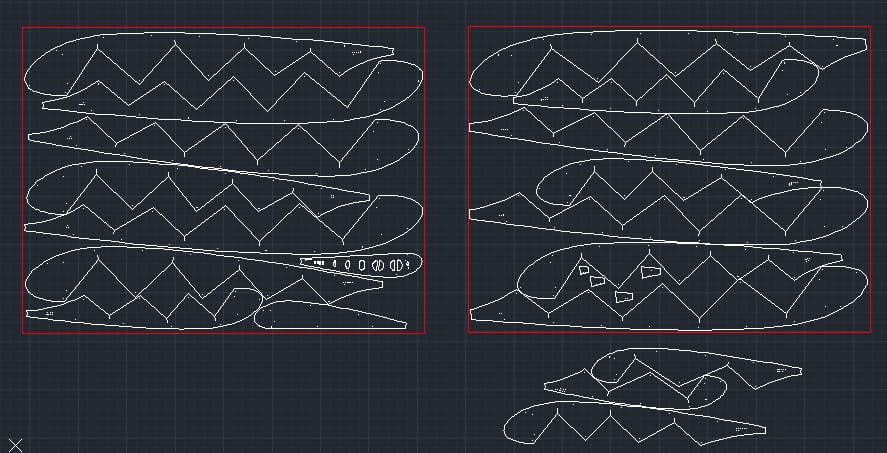

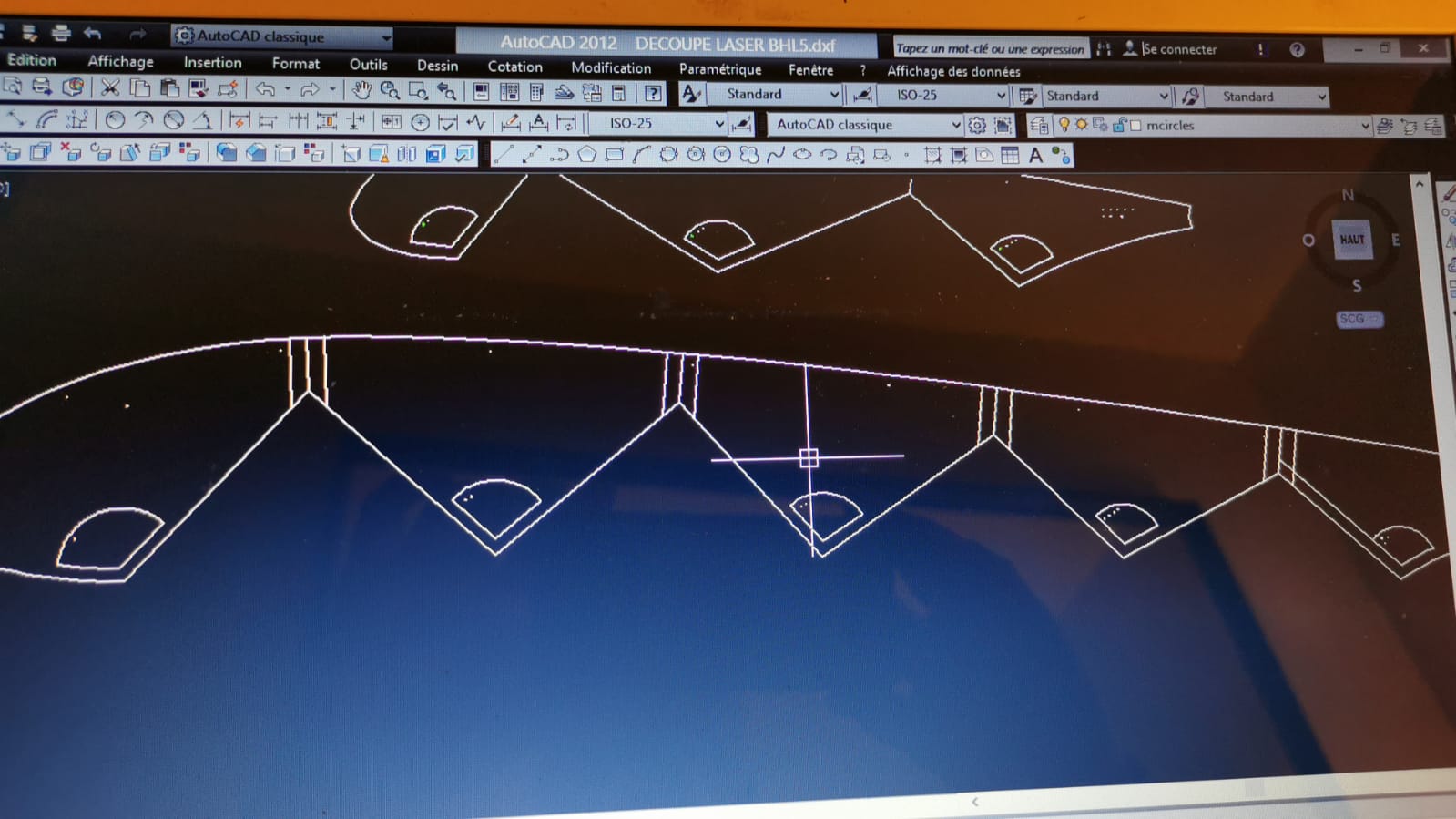

04 Mise en page pour découpe laser
5 05

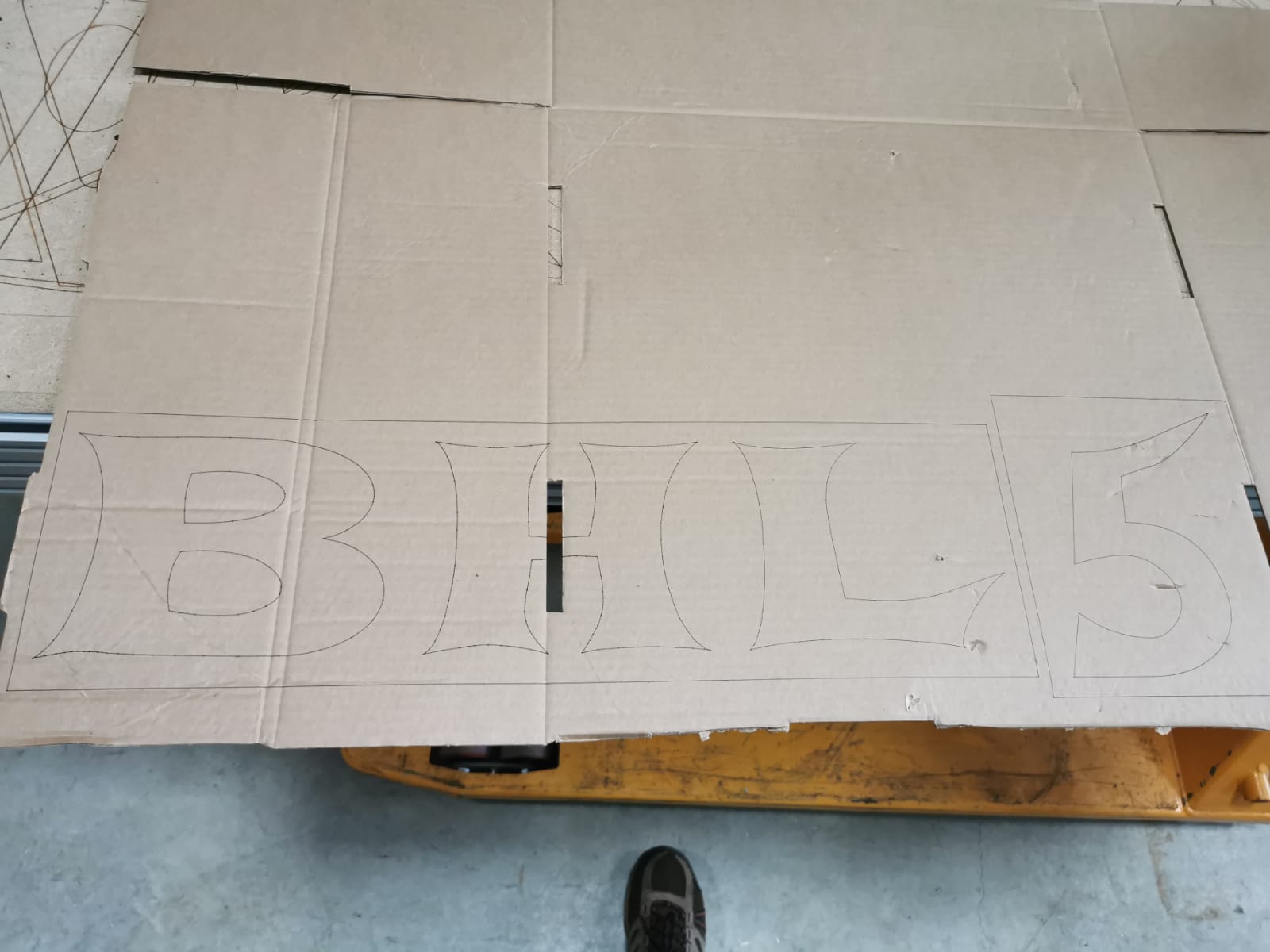

05 Test logo BHL 5 en police "Basque"
 6 06

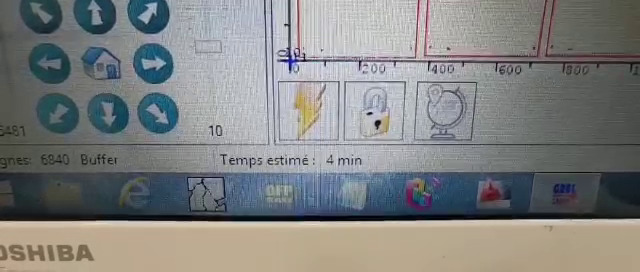

06 Temps estimé 4 min :)
7 07
07
 8 08
08
9 09
09
 10 10
10
11 11
11
 12 12
12
13 13
13
 14 14
14
15 15
15

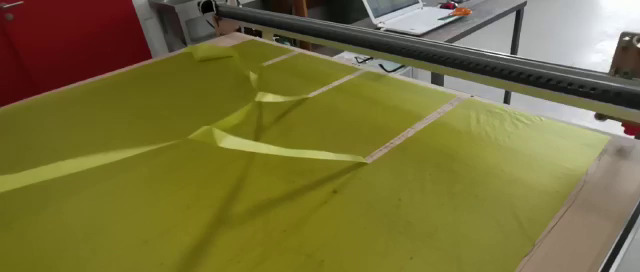

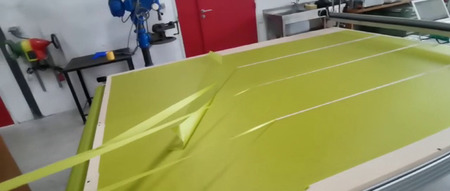

 16 16
16
17 17
17
 18 18

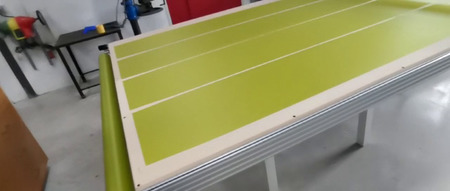

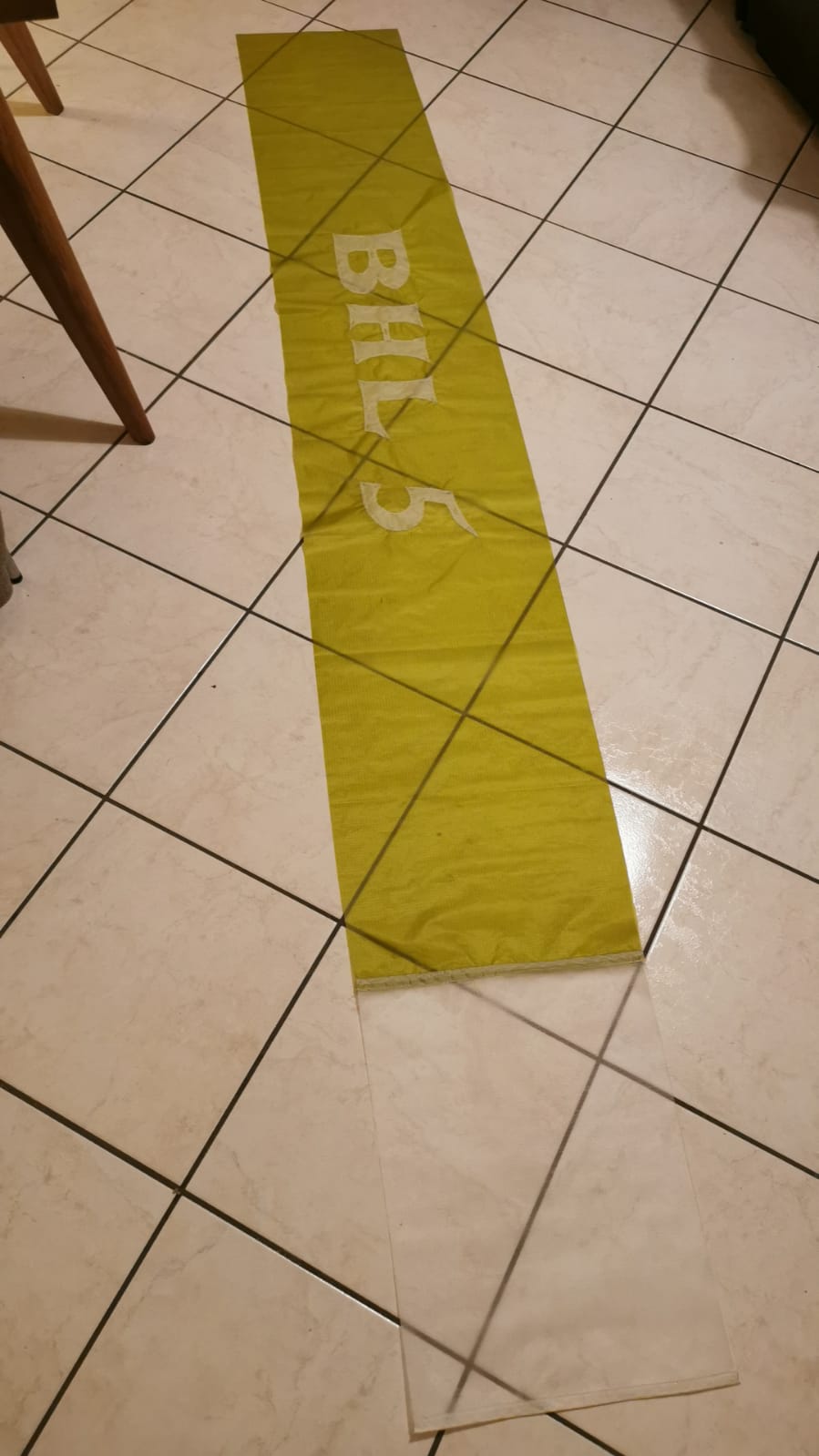

18 Et Voilà...!

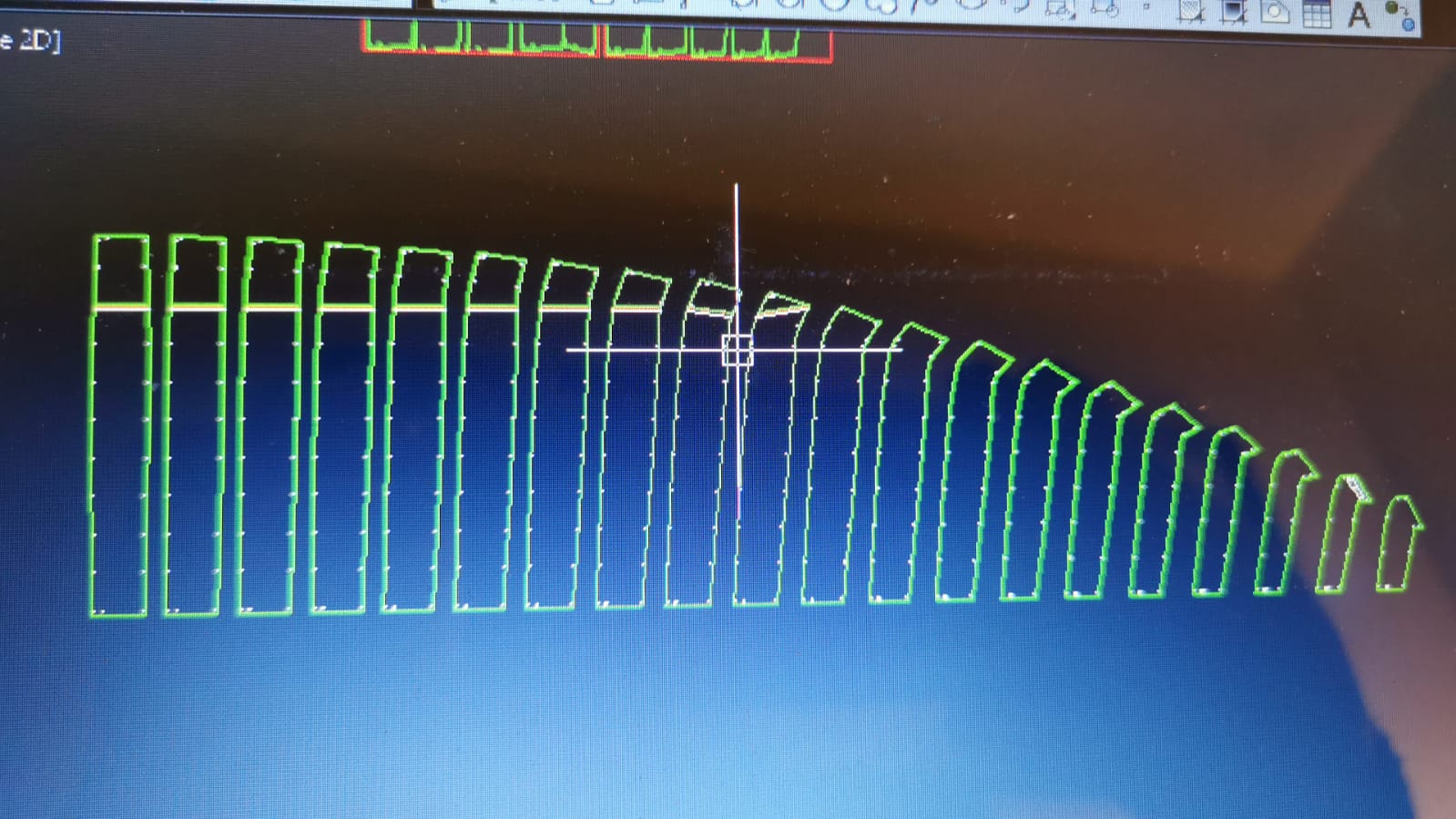

17 17

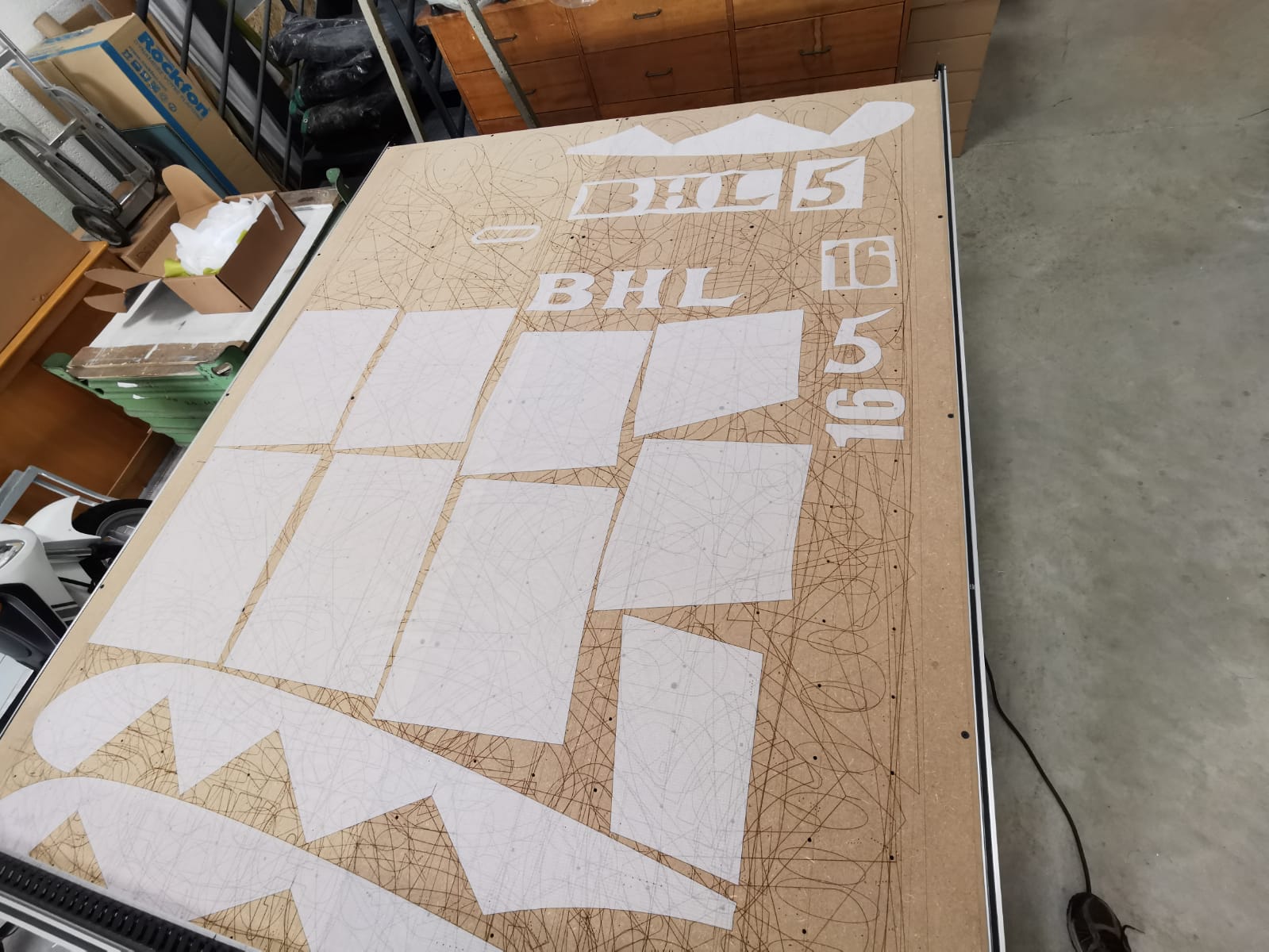

19
 17 17
20
17 17
19
 17 17

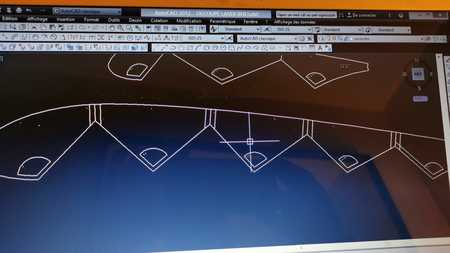

19
17 17

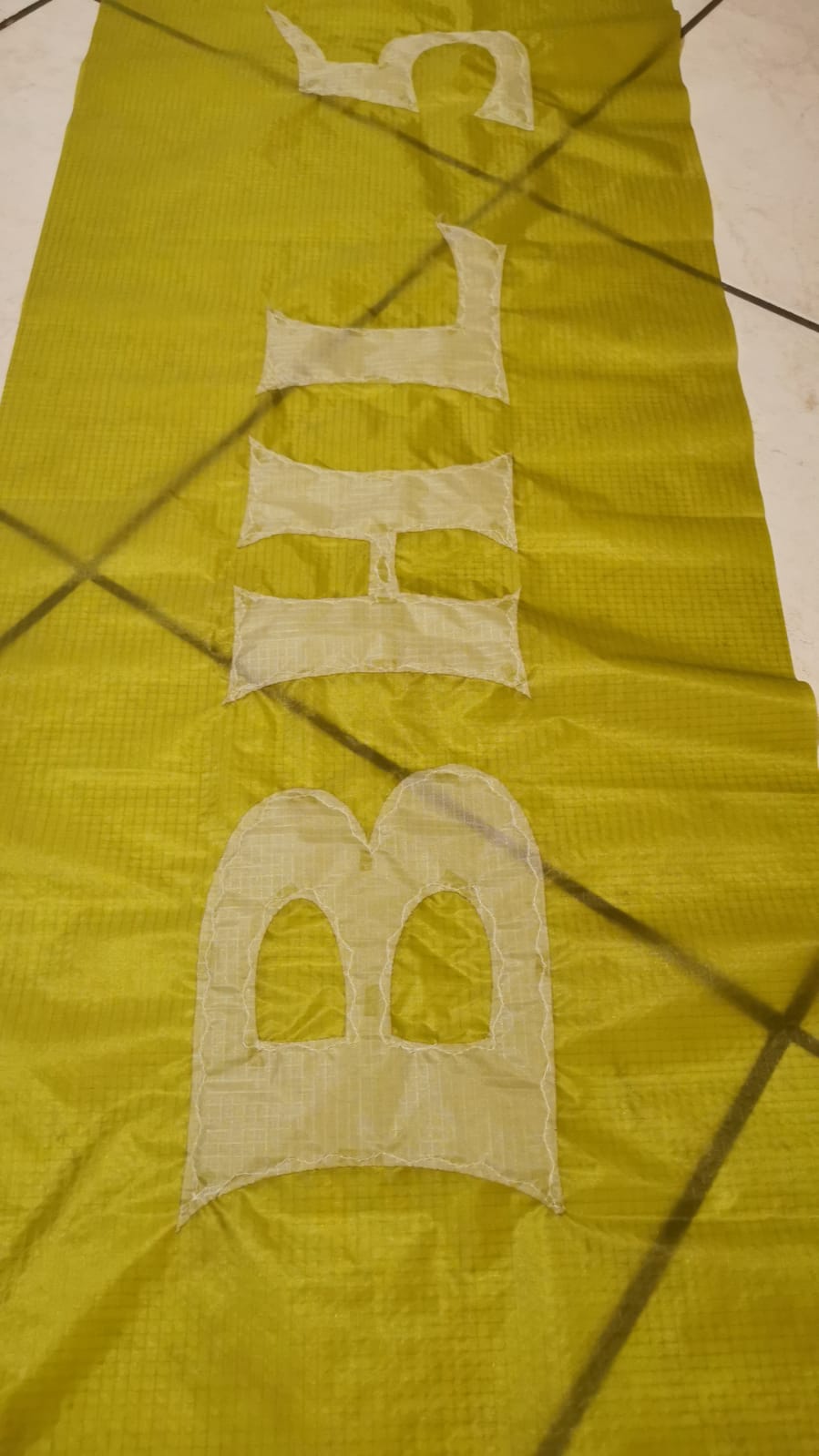

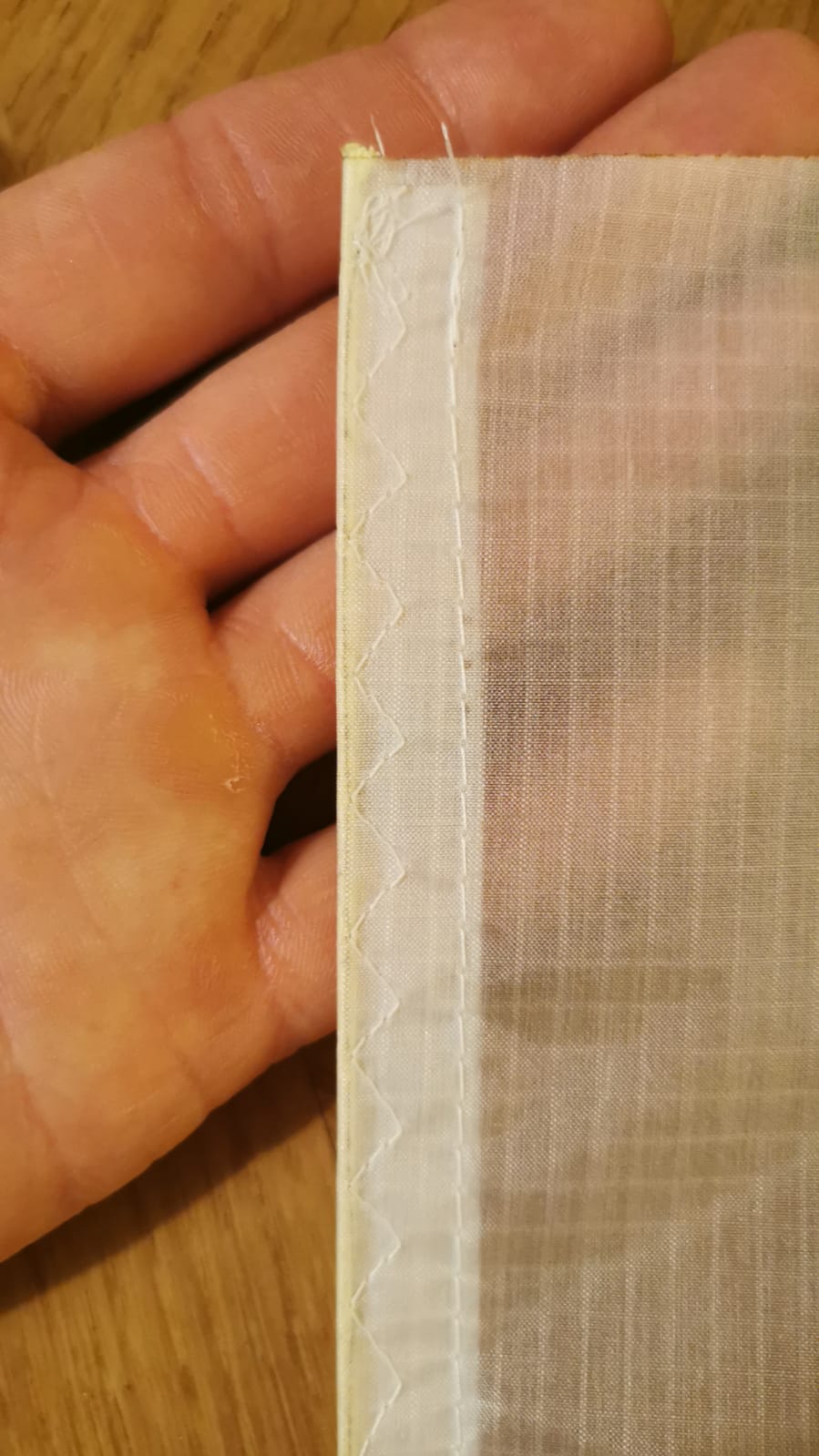

23
 17 17
24
17 17

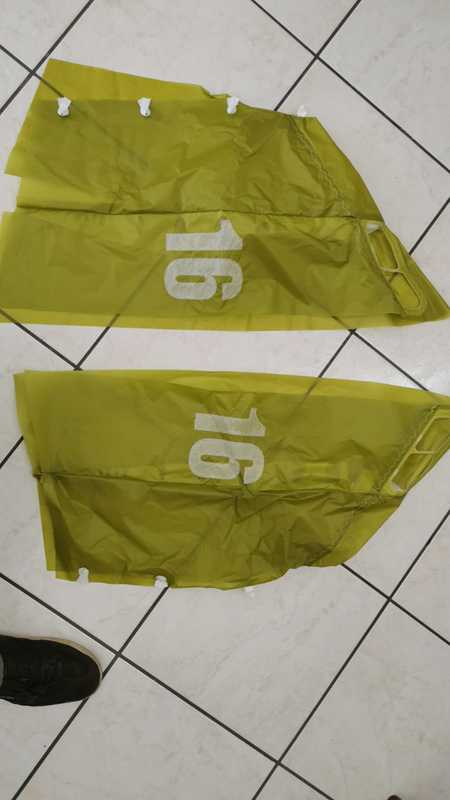

25		 17 1726
17 17
27 Sangle A B C
 17 17

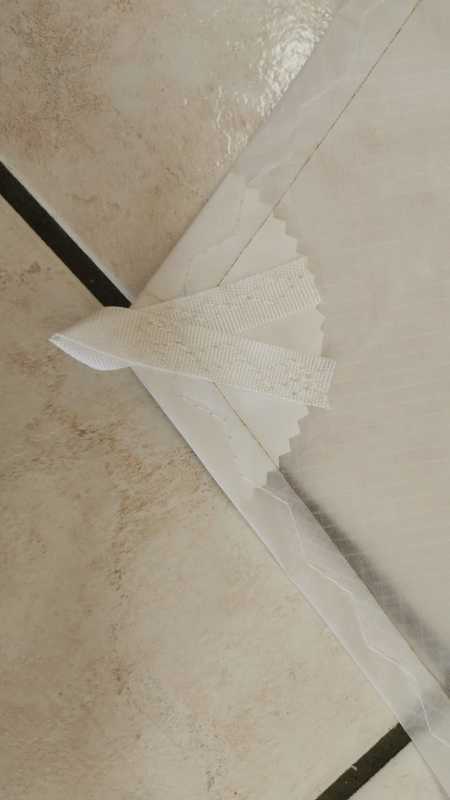

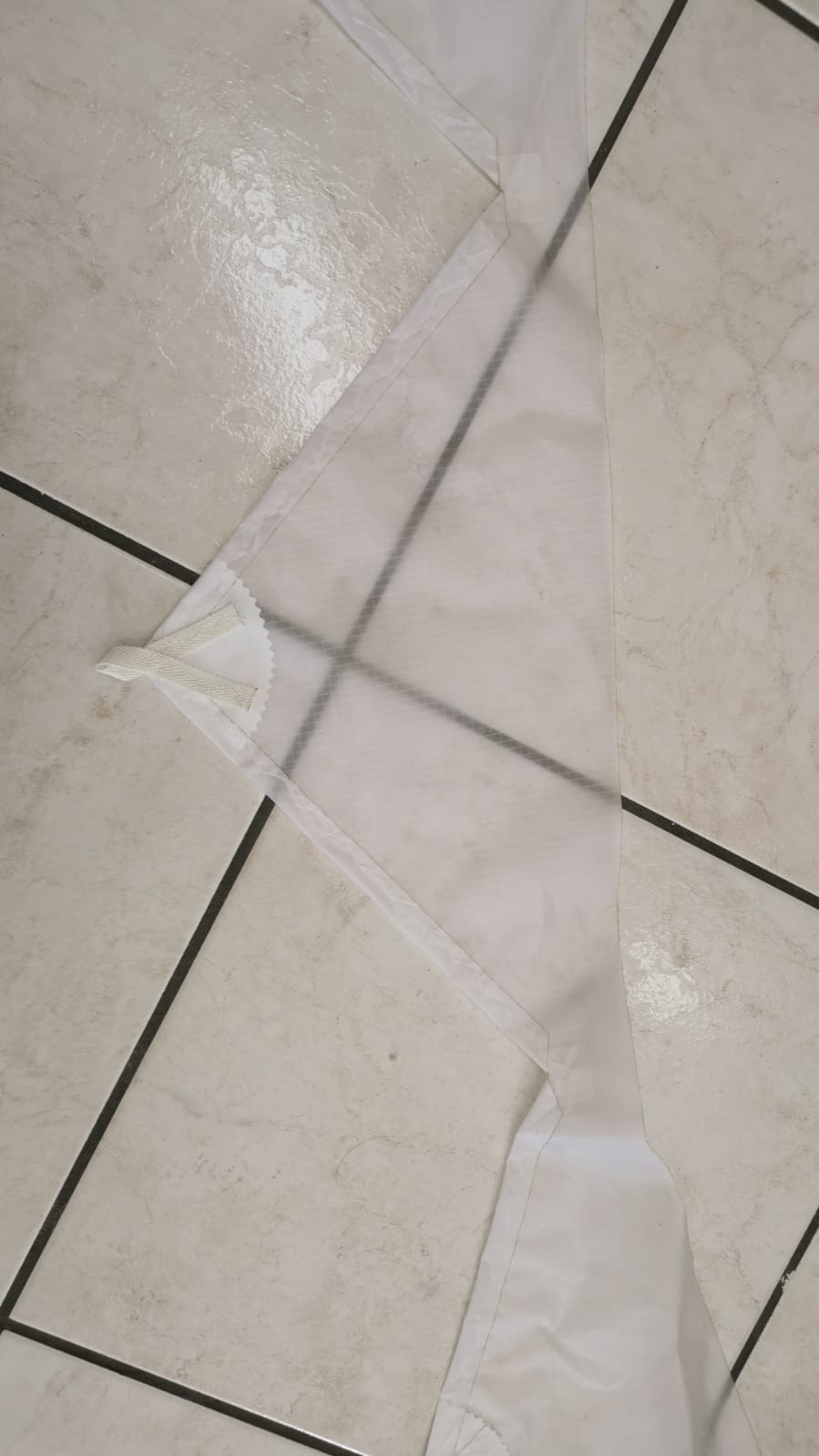

  28 Sangle D E plus fine. Avec insigna (renfort blanc) autocollant

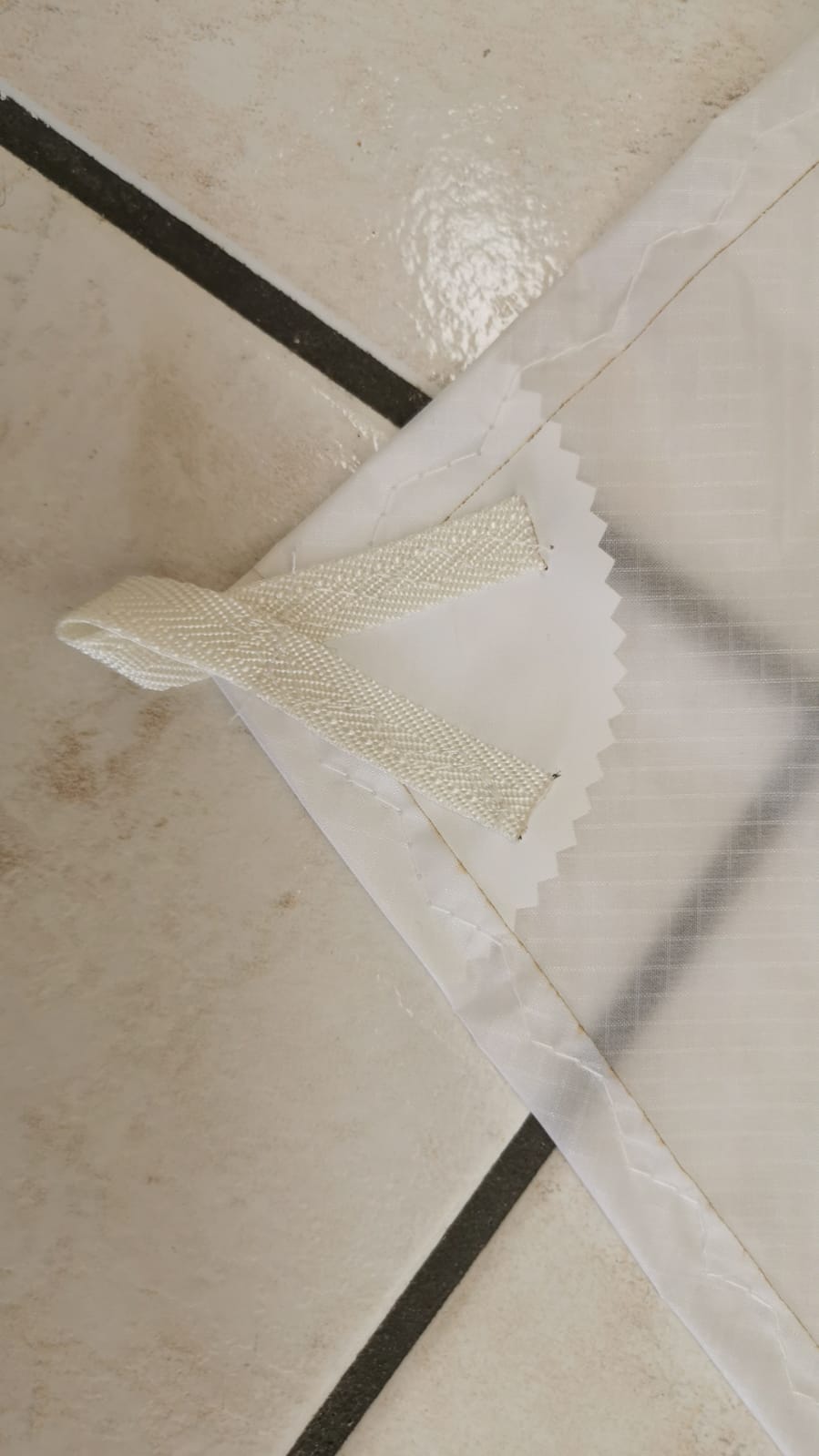

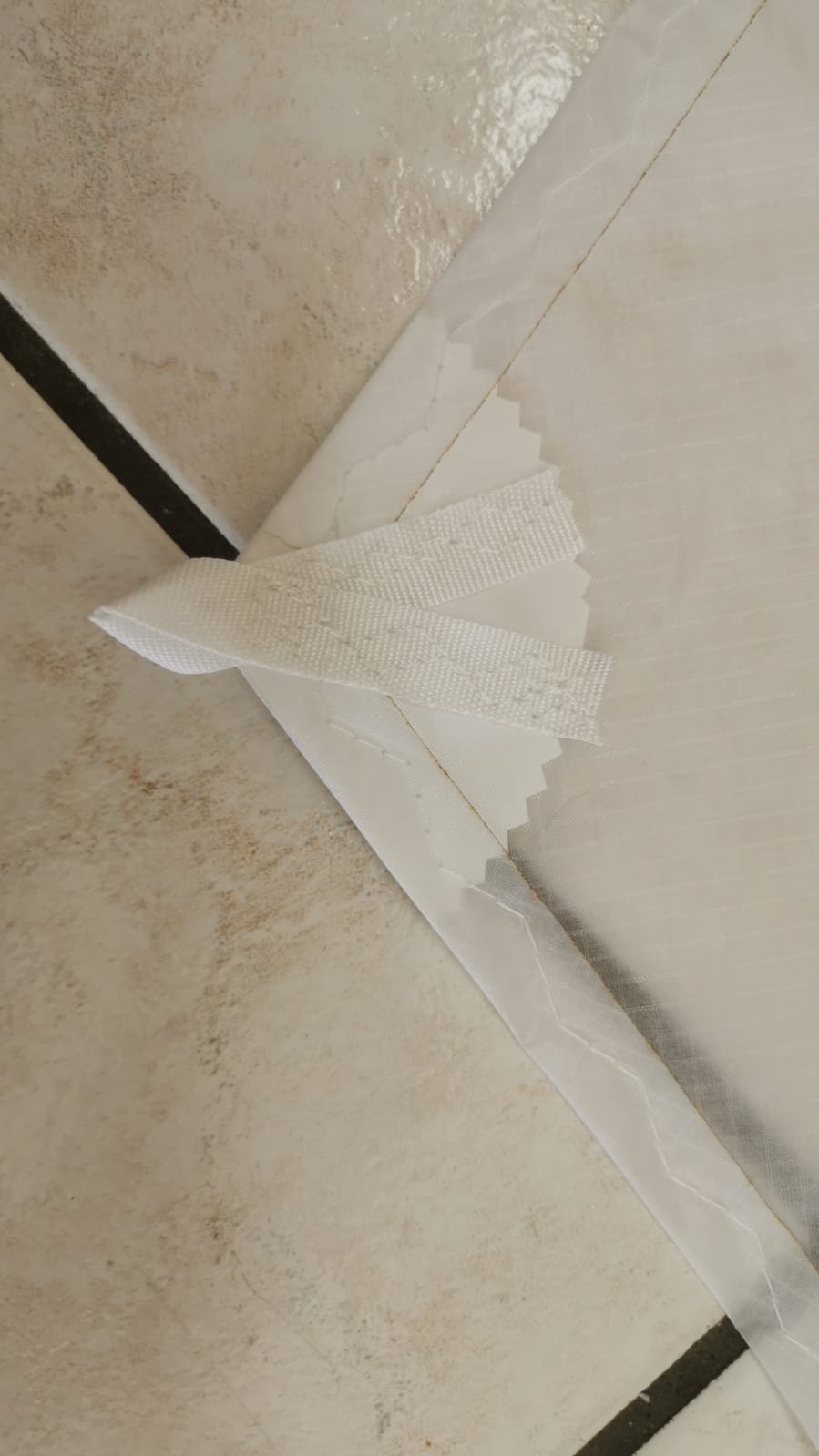

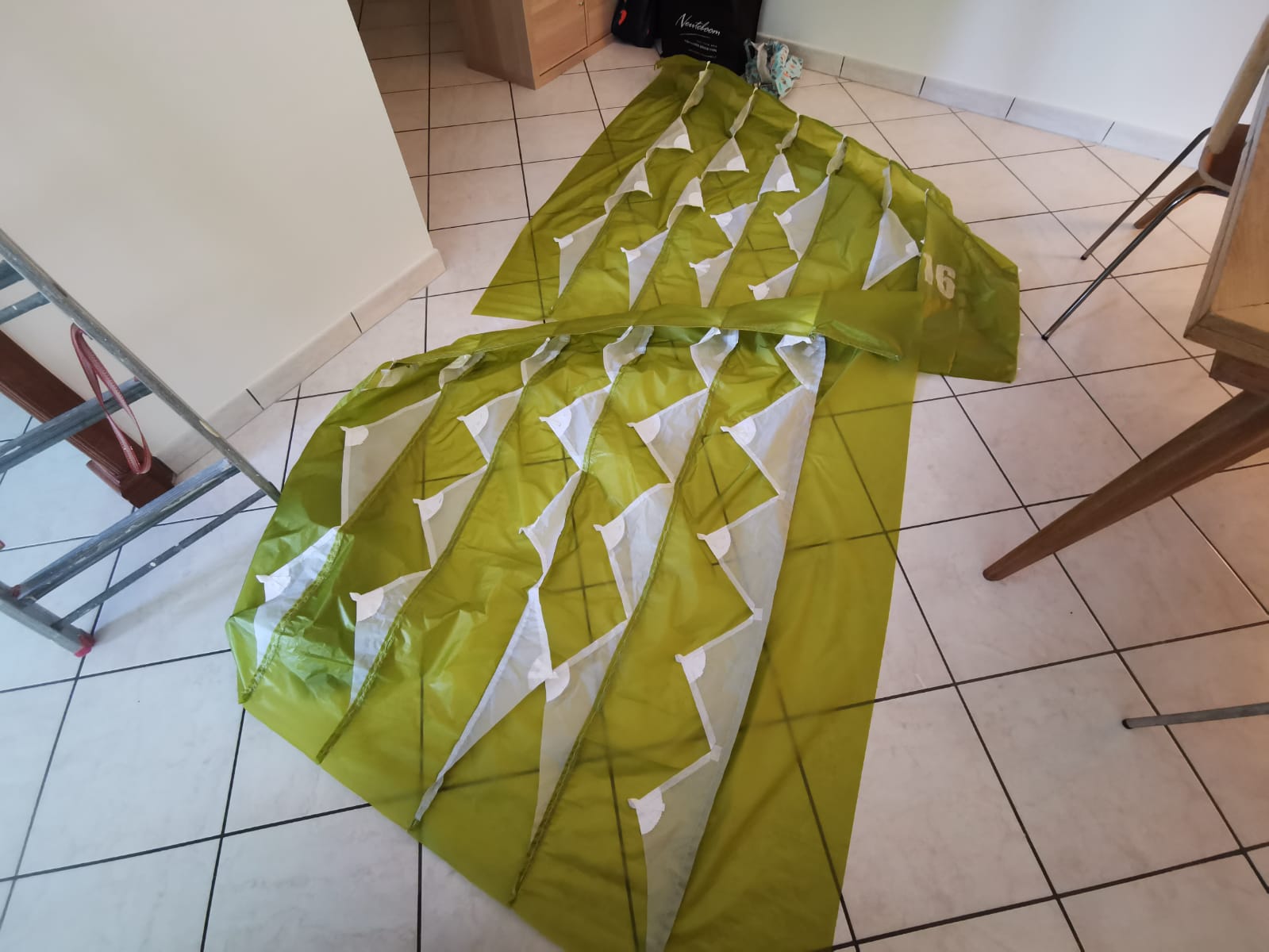

31
31

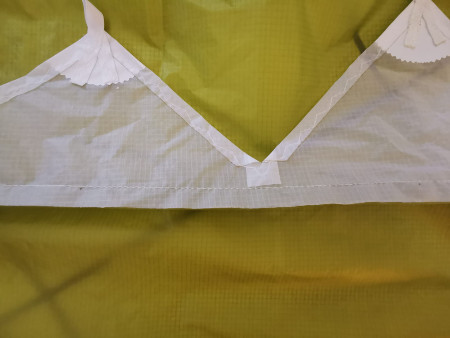

 3232
33

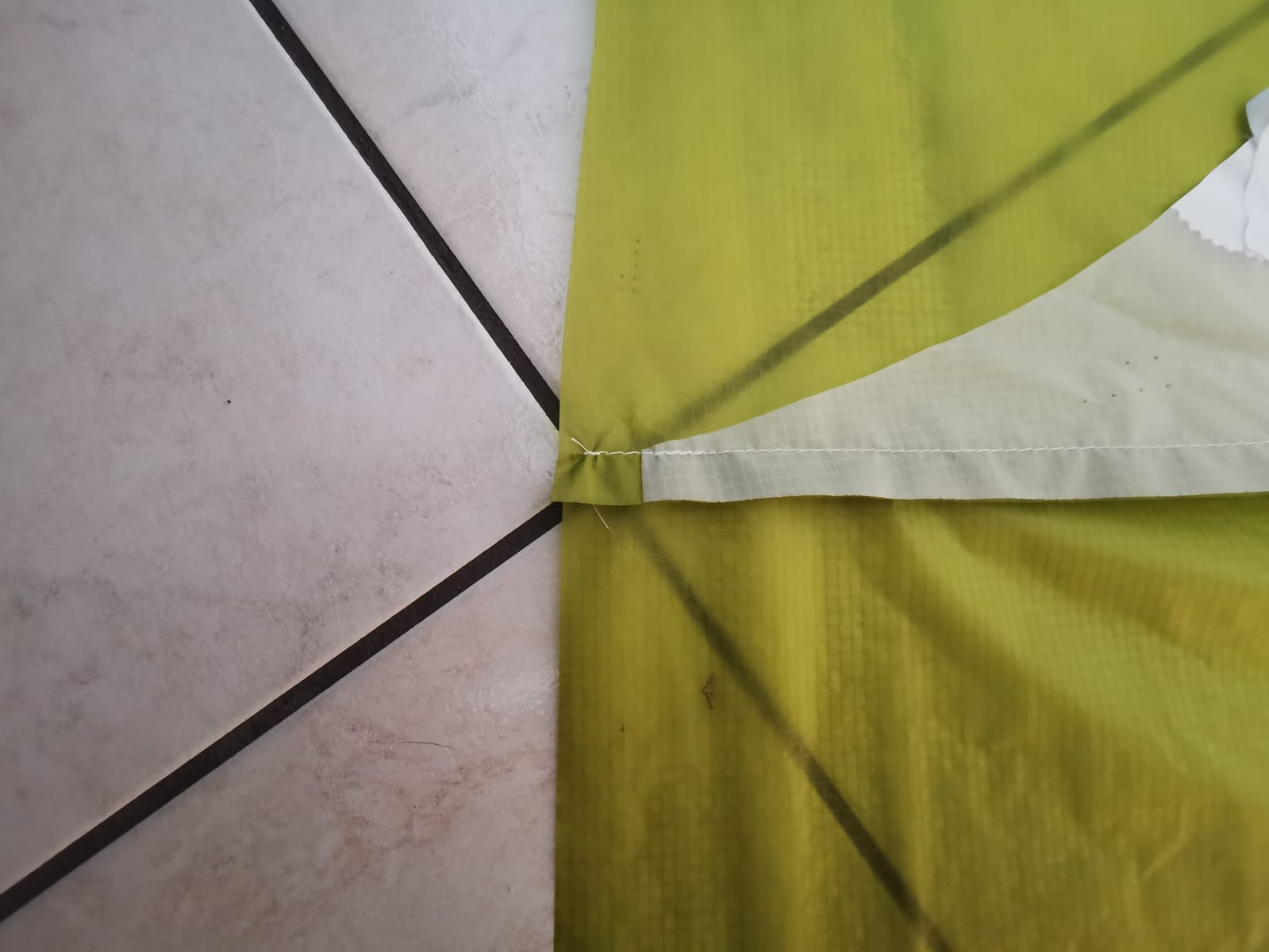

33
 34

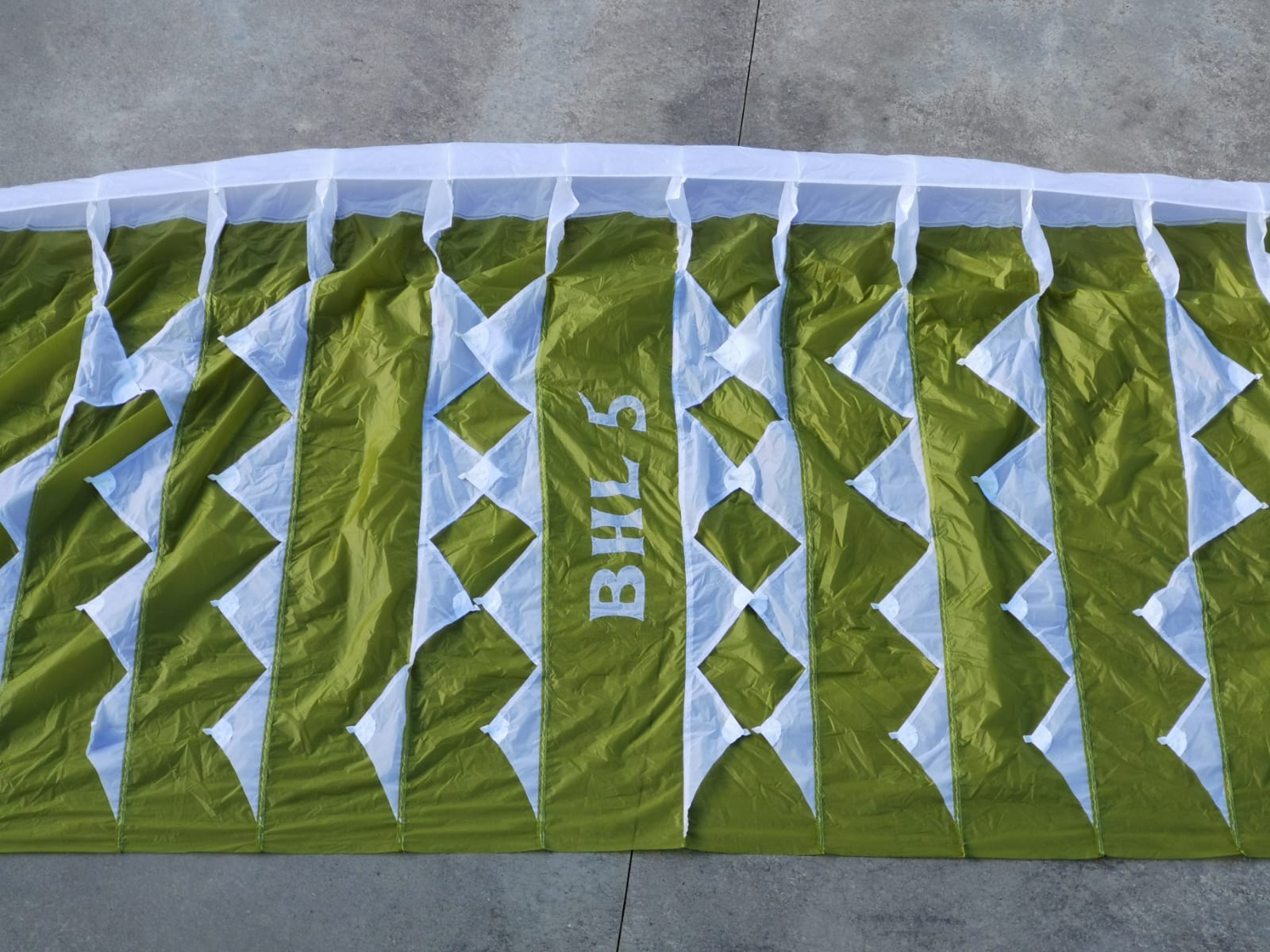

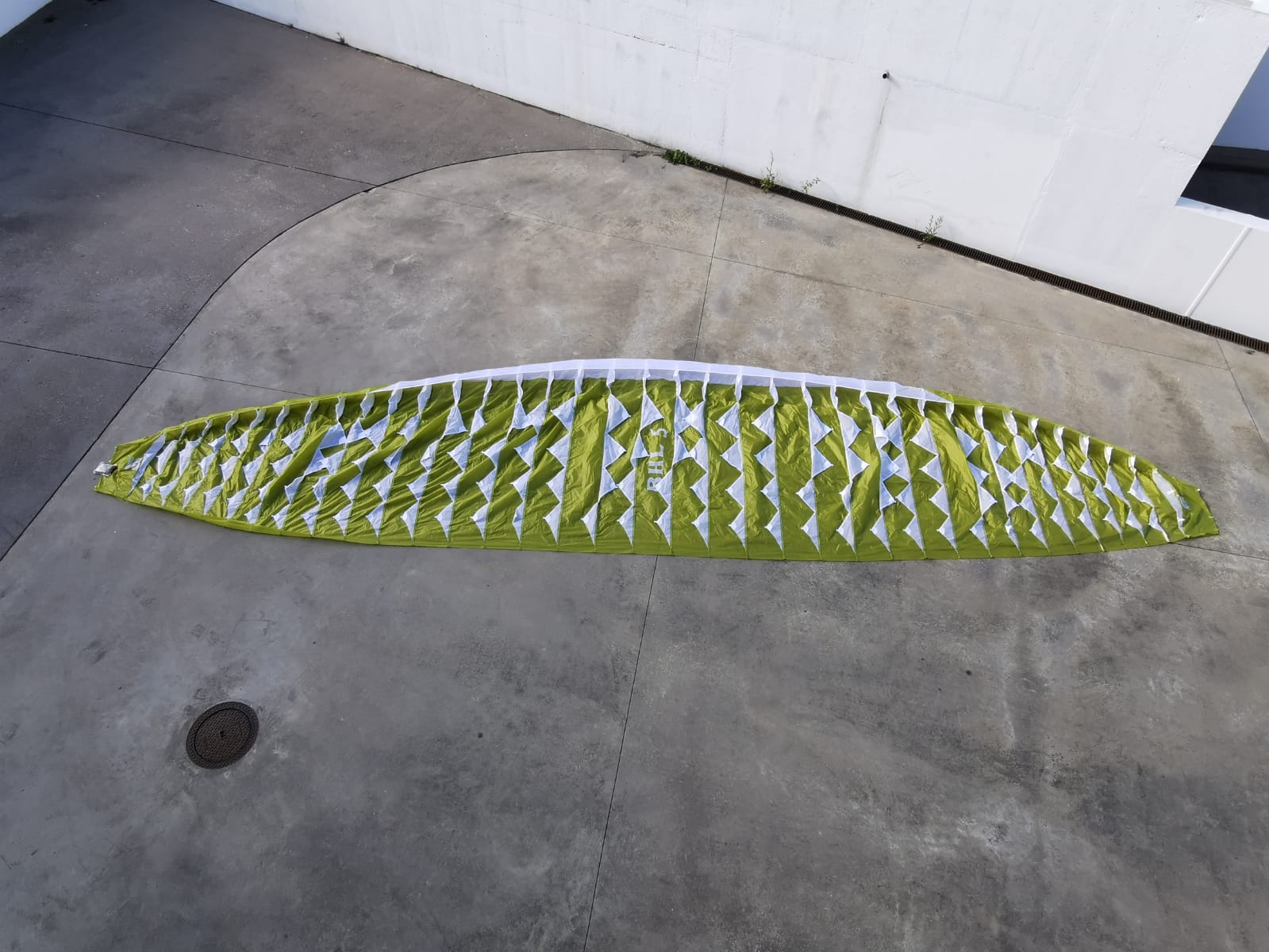

34 L'aile est complète. Reste le bord de fuite et les suspentes (1-8-2021)

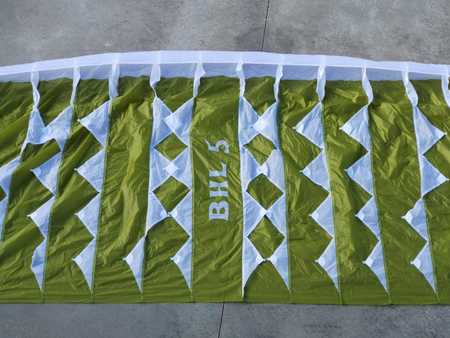

35
35

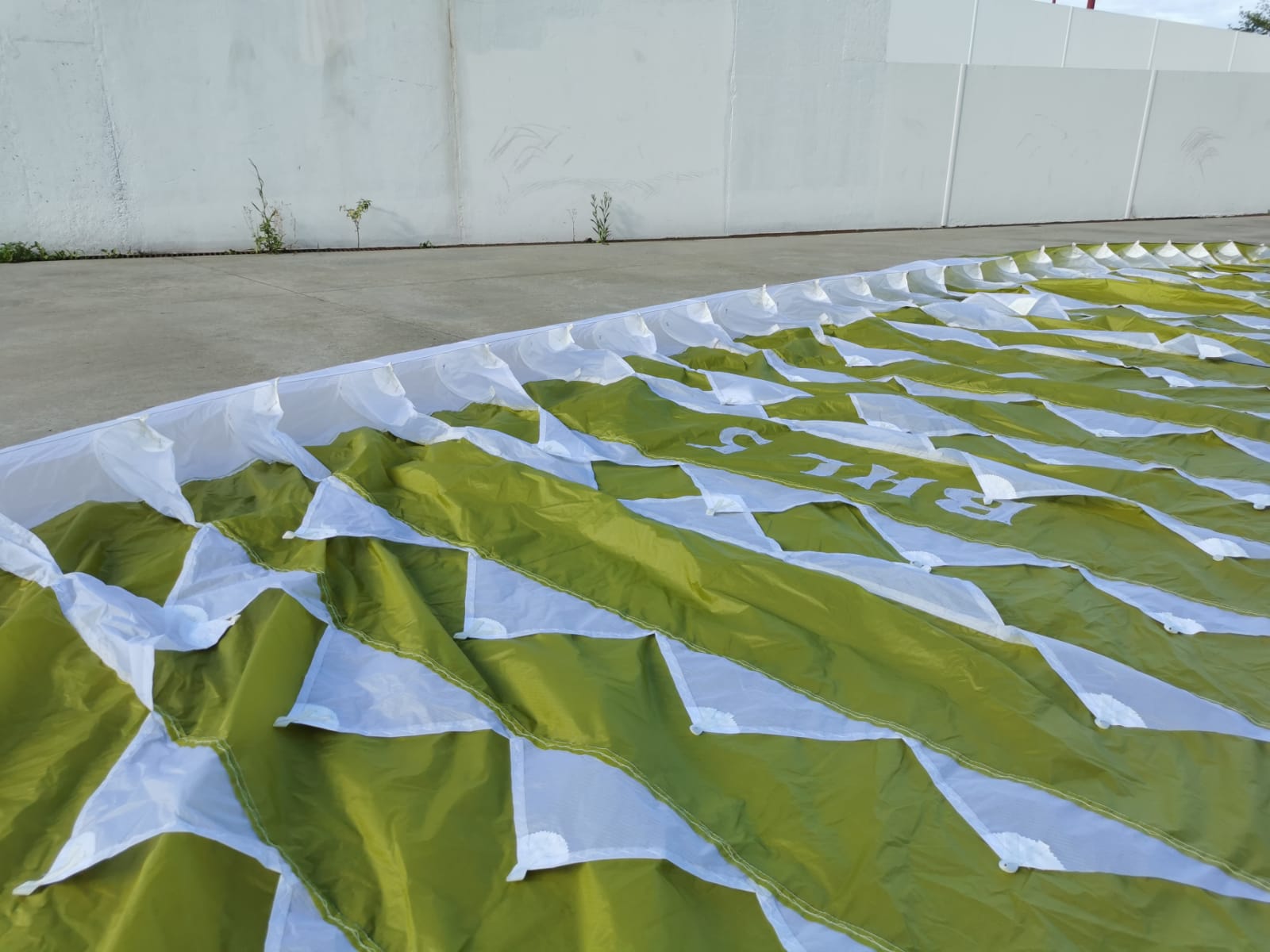

 36
36
37

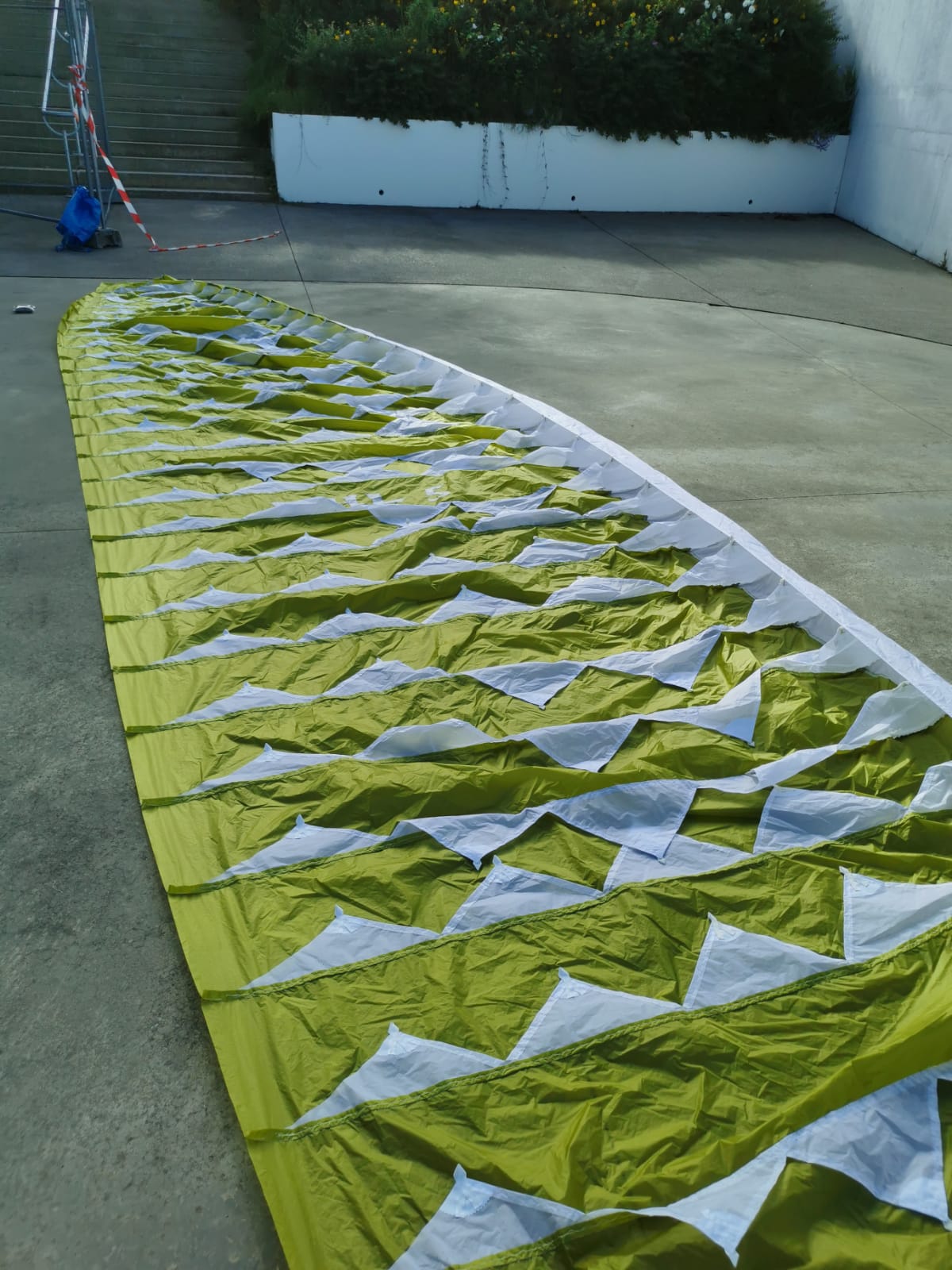

37
 38

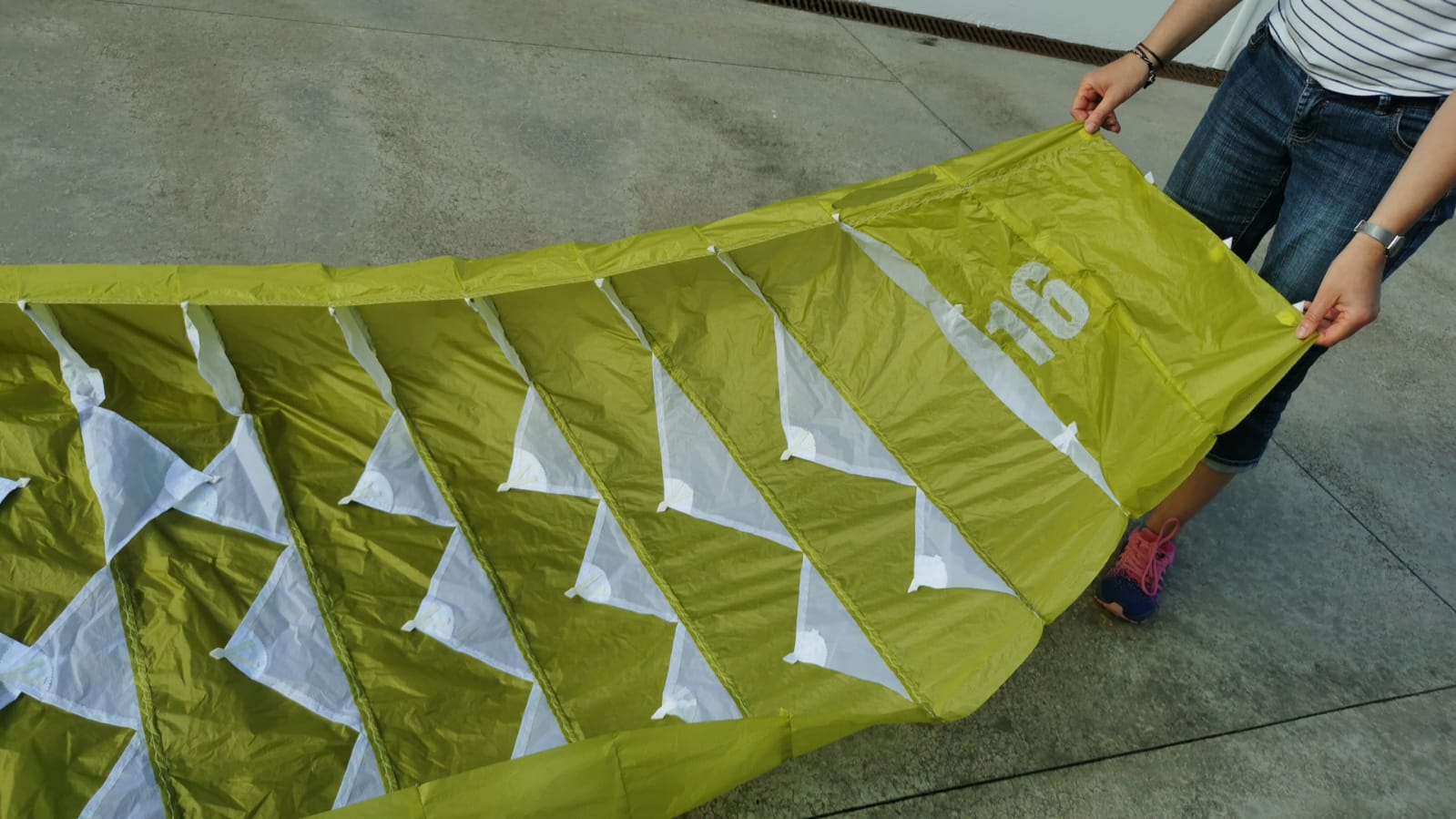

38




39

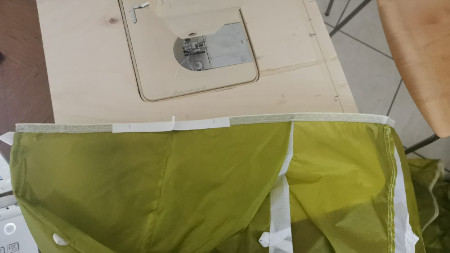

39 2021-08-08 Fin de couture.

37

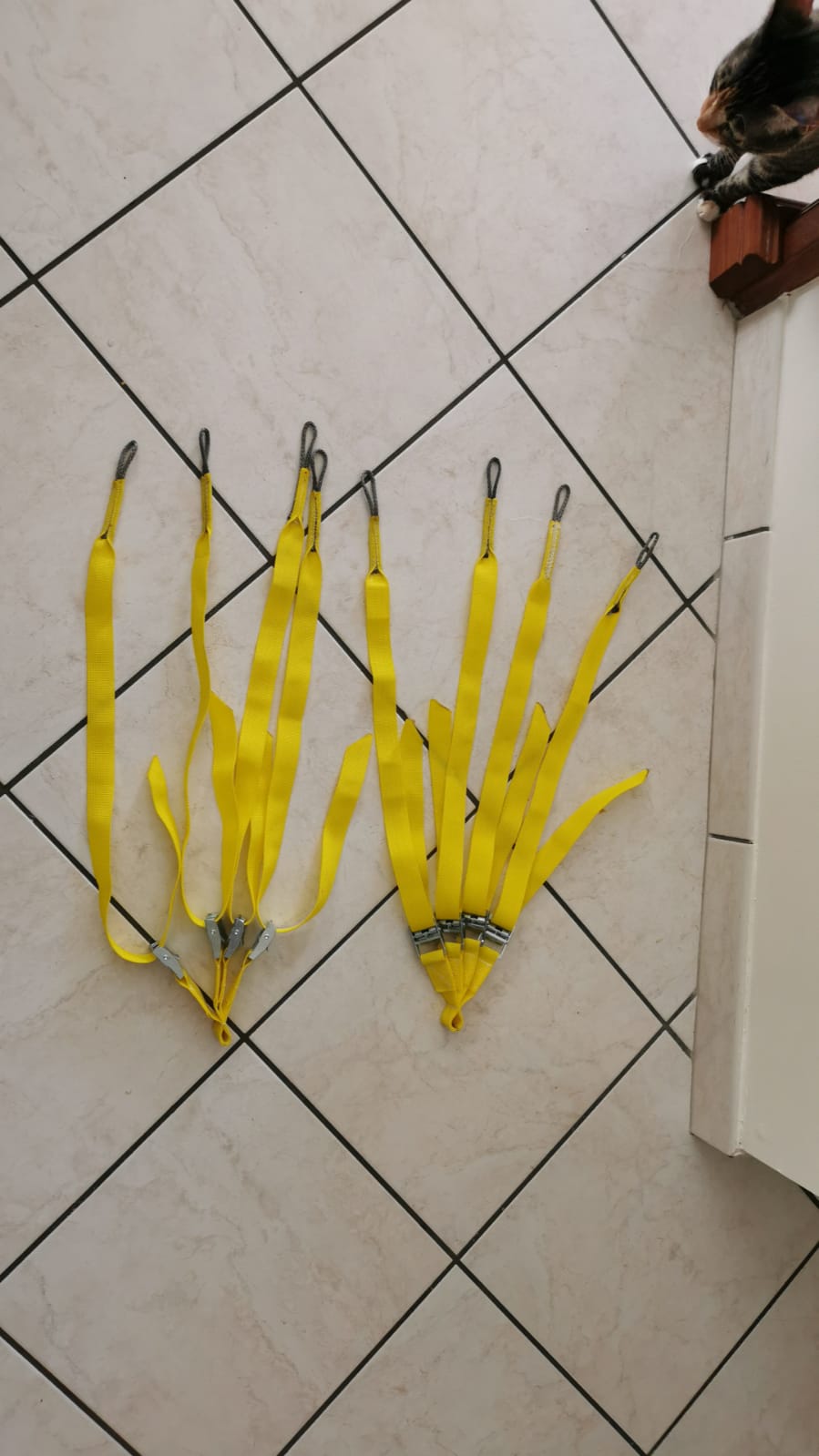

40 Le chat regarde avec surprise les élévateurs jaunes calage variable pour test.
41

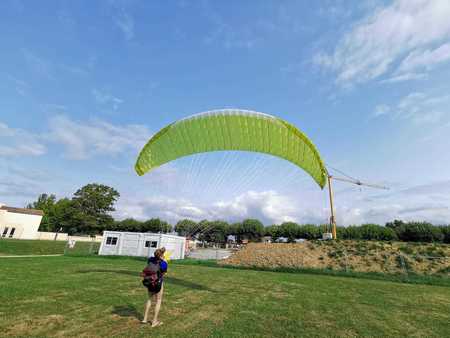

41 2021-08-22 Premier gonflage en pleine ville, vent pas idéal. Bientôt essai à la plage dans du vent laminaire.


42

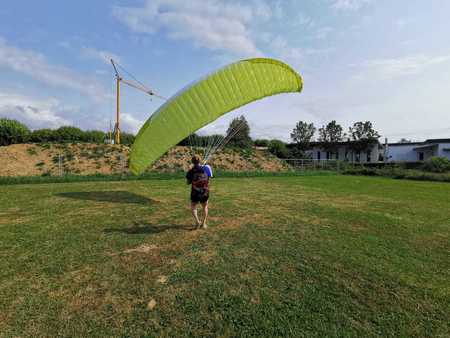

42. Premier gonflage
43

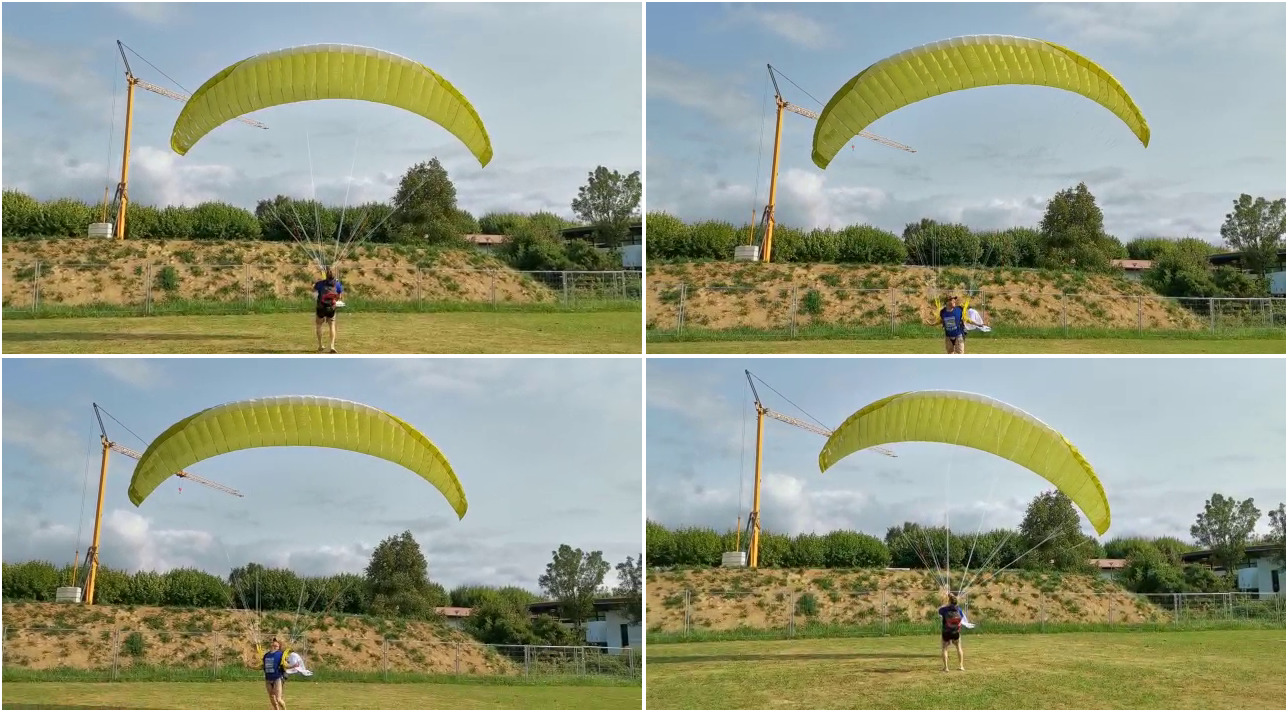

43 Video screenshots
 44

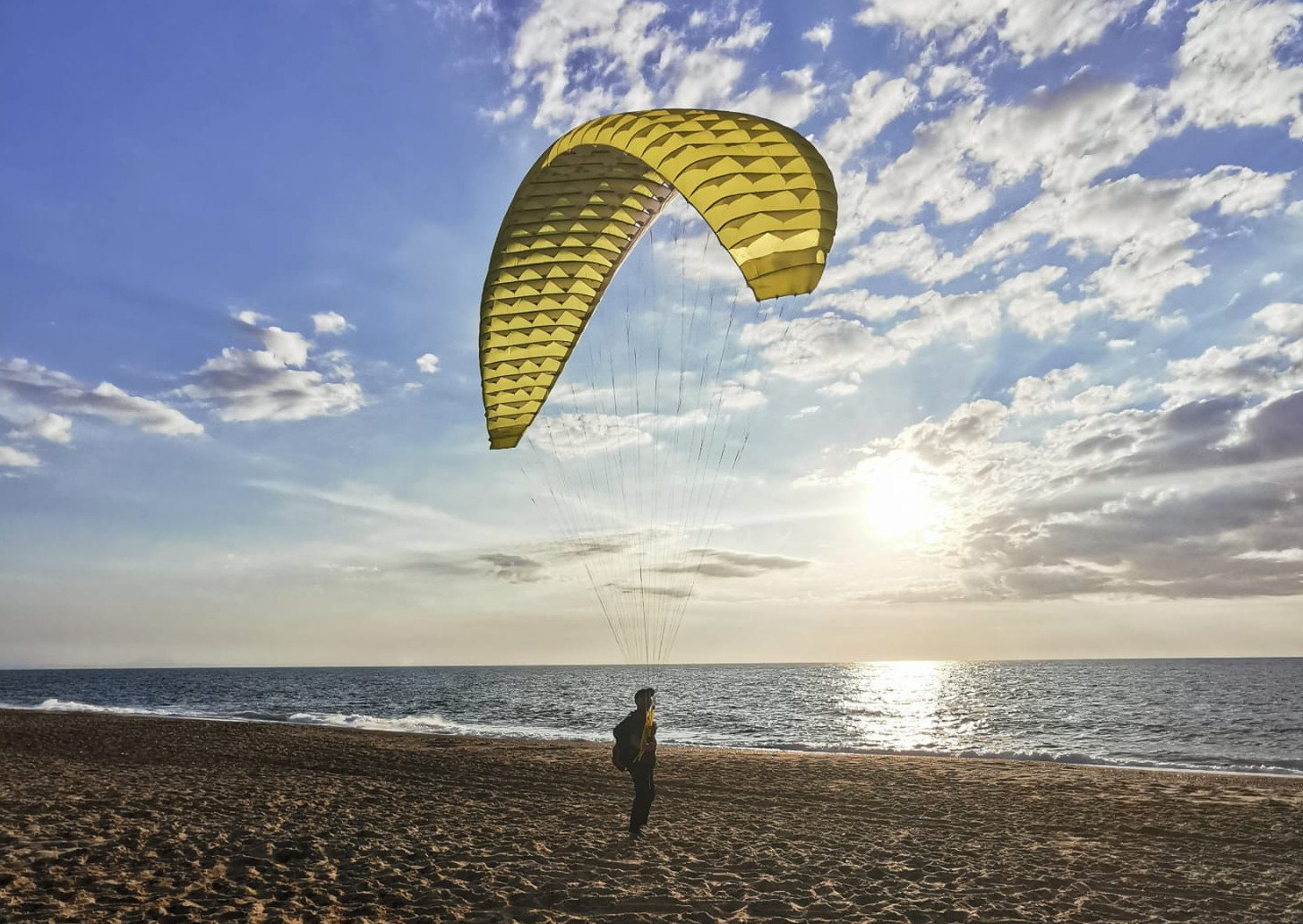

 44 Gonflage à la plage avec vent laminaire. Tout OK!
45

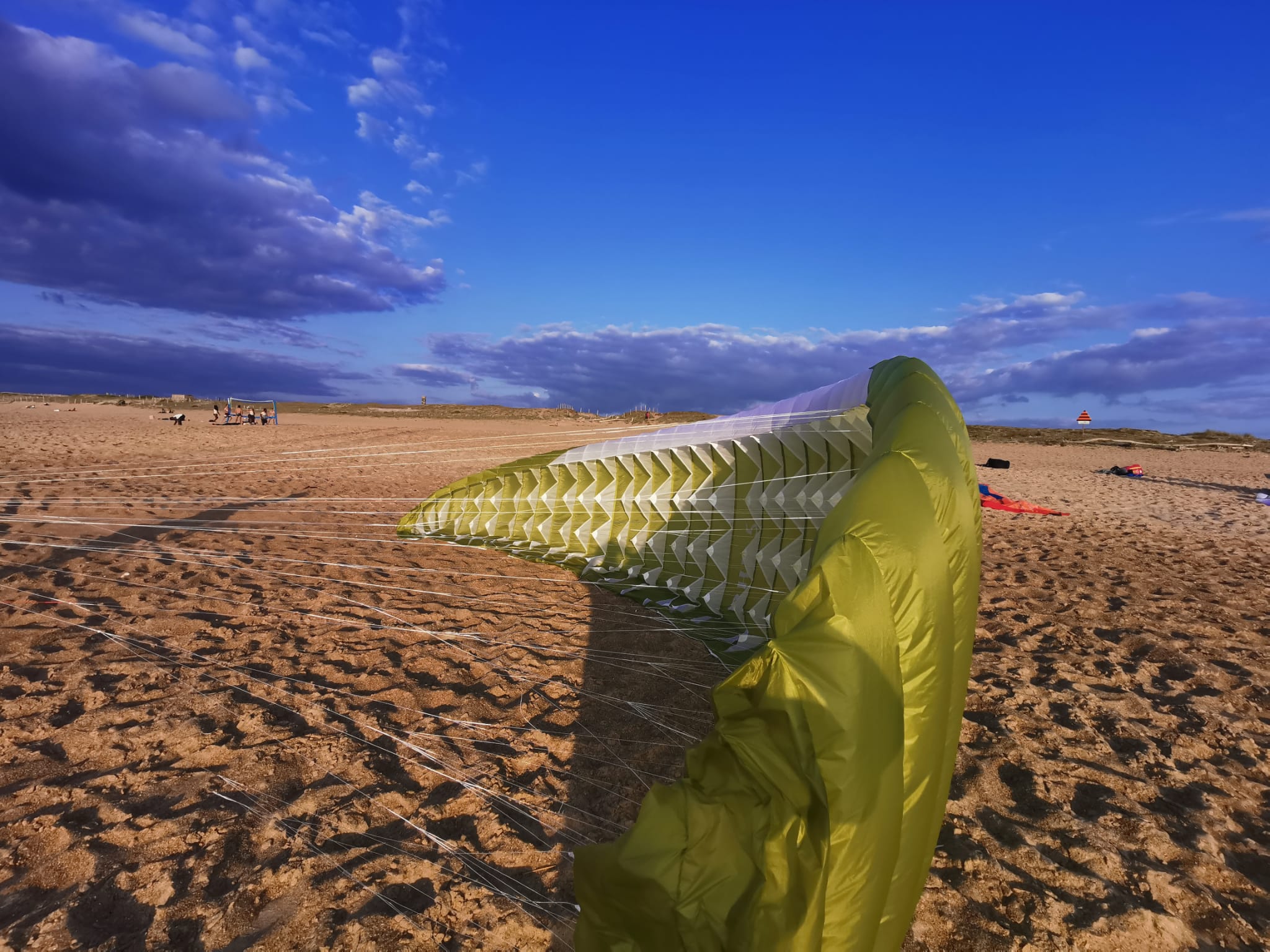

45. La belle BHL5-TA à la plage...
 46

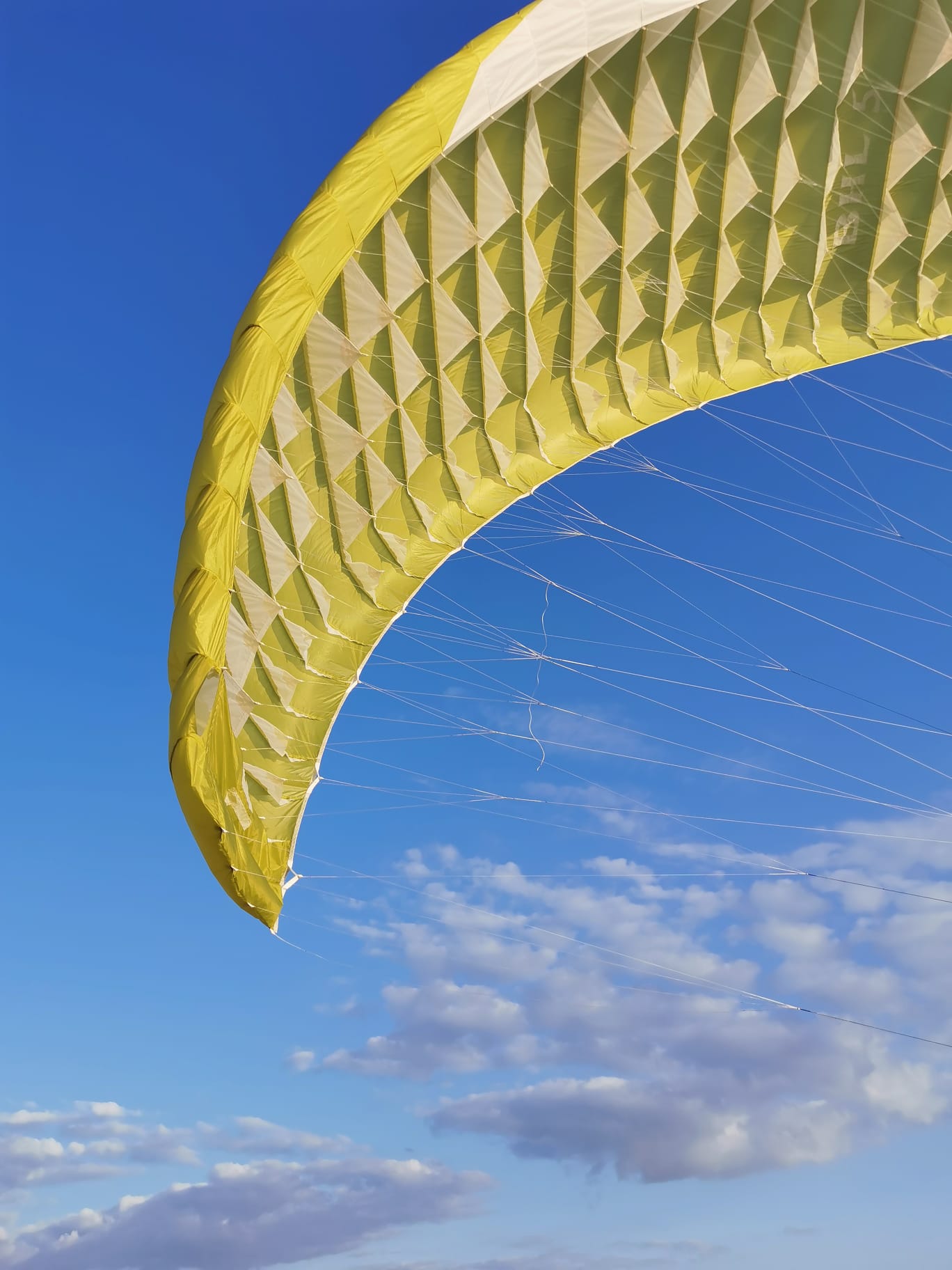

46. Bout d'aile. Notez les petits rubans en " V " pour la fixation des suspentes freins.
47

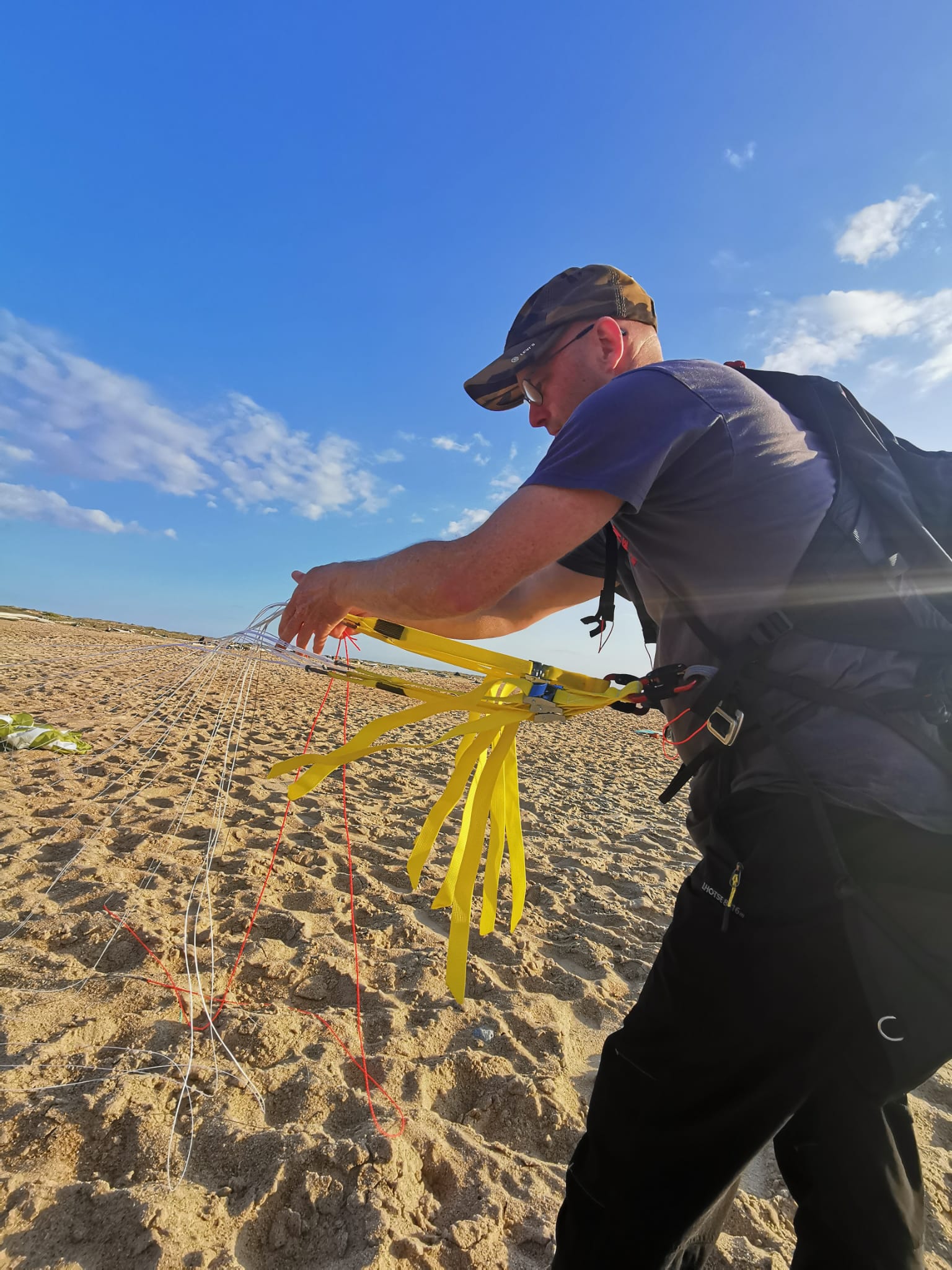

47. Eric et ses élévateurs spéciaux a calage variable. En ce jour du test à la plage a été utilisé un règlement à 42%.
 48

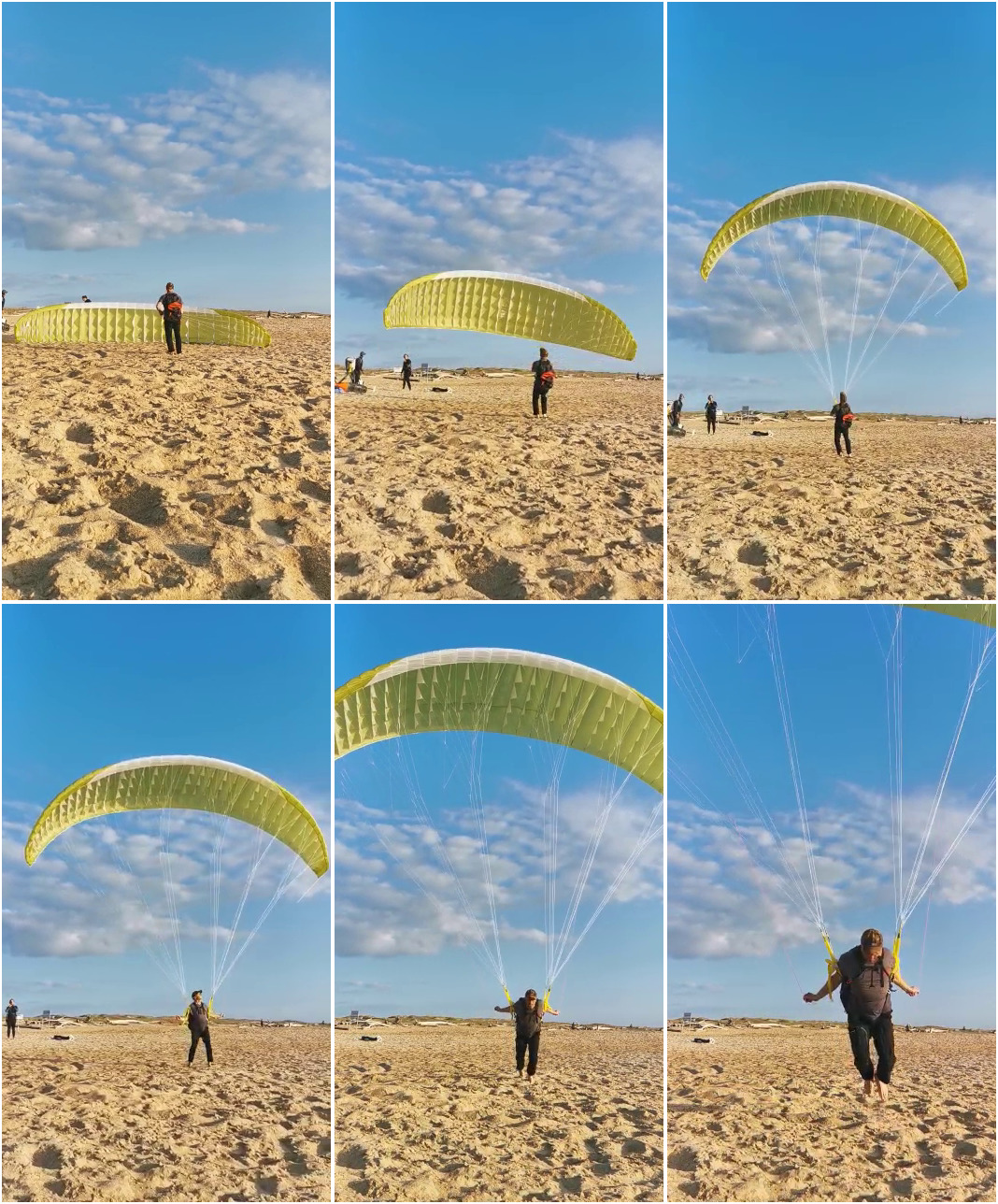

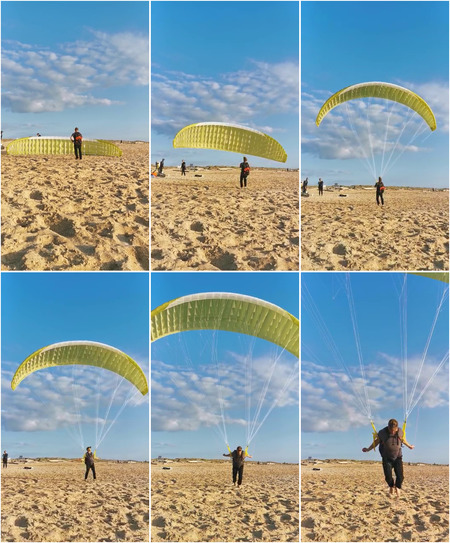

48. Séquence de gonflage et carrière à la plage. Avec le nouveau calage, l'aile est très stable.
49

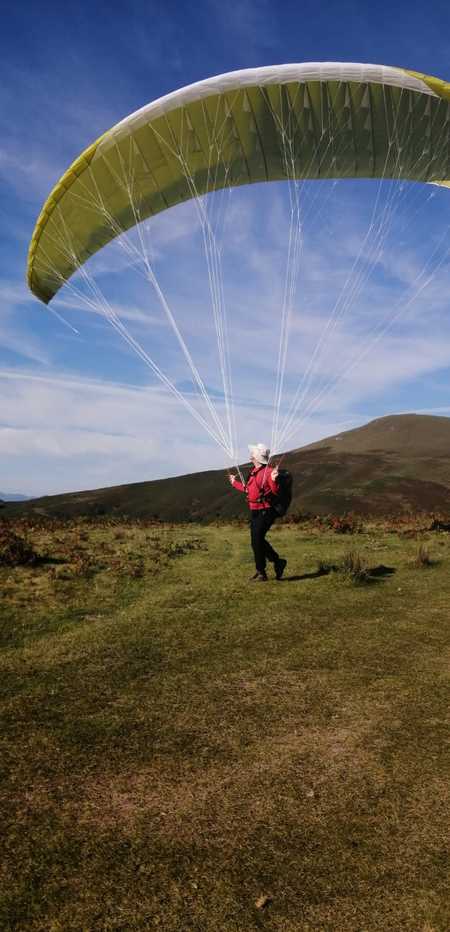

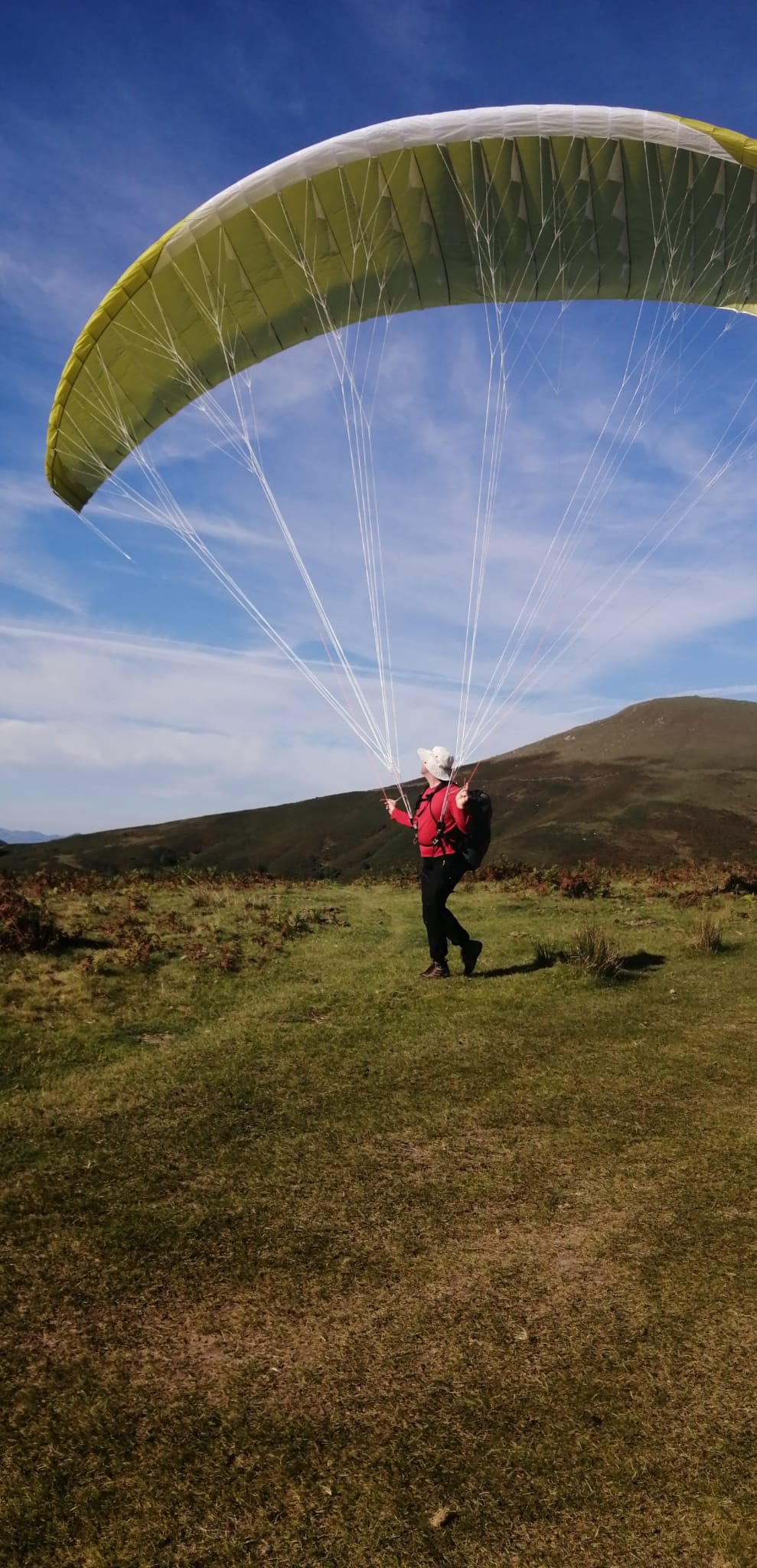

49. Dimanche 29-8-2021 au Mont Ursulla.
 50
50.

51
51.

Quelques gonflages et petits sauts sur les pentes  d'herbe du Mont Ursulla. https://fr.wikipedia.org/wiki/Mont_Ursuya


Premier essai en bord de mer (24-8-2021):




Premier gonflage en montagne (29-8-2021):




Premier vol sur la dune, condition de vent très faible (30-8-2021):

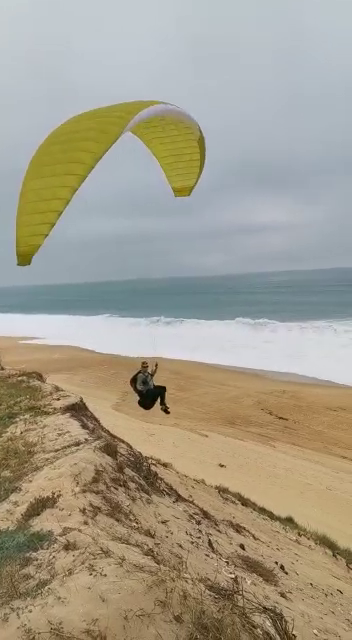

2022-2-6 En jouant avec les dunes, l'air, et la mer:




fun dunes
 fun dunes

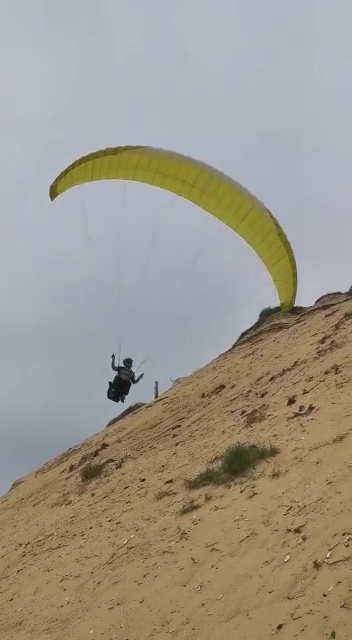

Avril 2022, fun sur les dunes (vidéos)

Merci à Eric Fontaine pour partager les détails de son nouveau prototype.


 4. LE BHL5-TA VISITE LE LABORATOIRE :)

Grâce à la générosité d'Eric Fontaine, le prototype BHL5-TA en octobre 2021 était avec moi à Teià, au Laboratoire,
pour pouvoir en étudier les détails et faire quelques expériences.

BHL5-TA Ocata

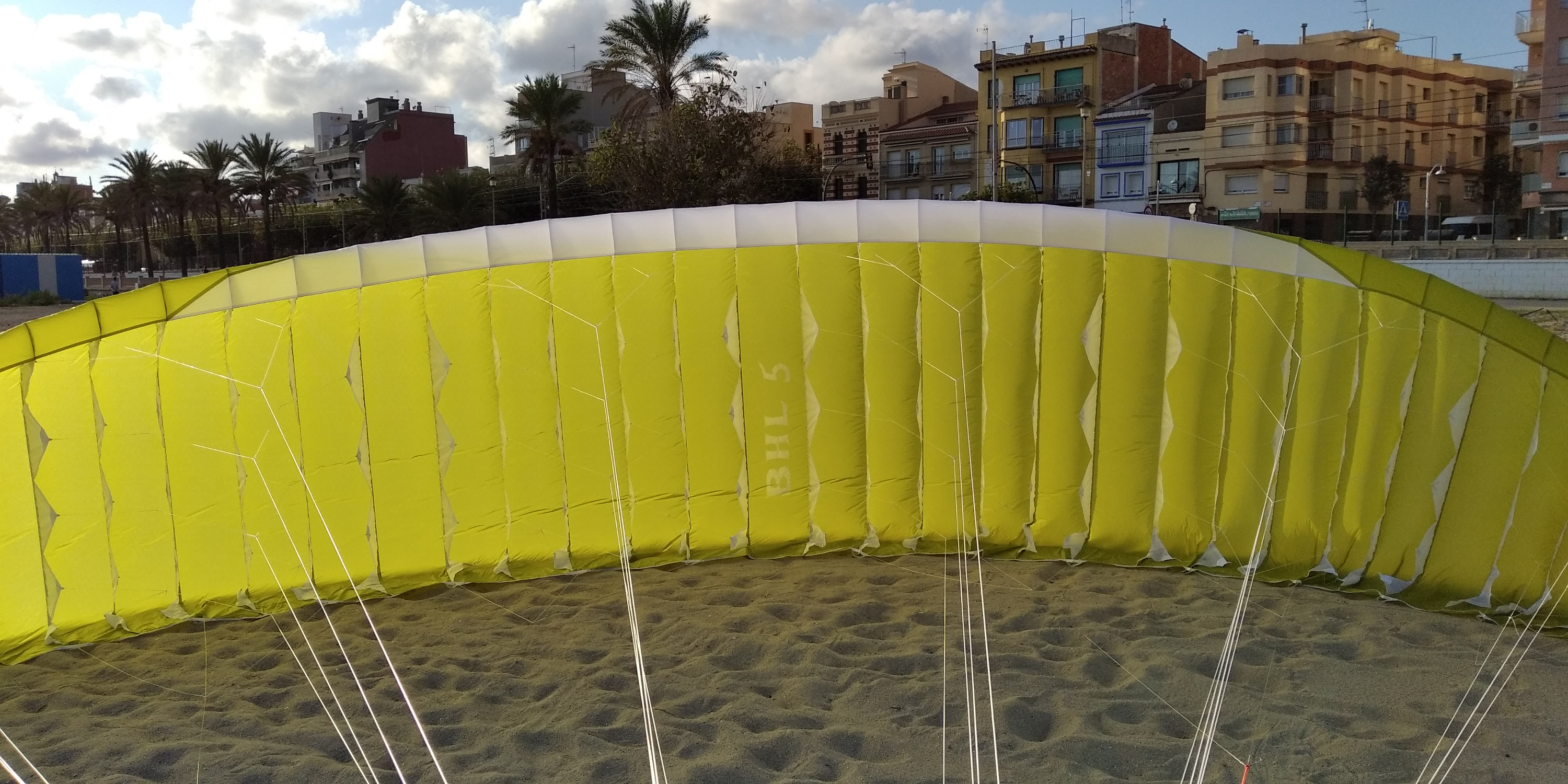

2021-10-01 BHL5 Basque à la plage d'Ocata. Gonflages avec calage 42%.

Risers

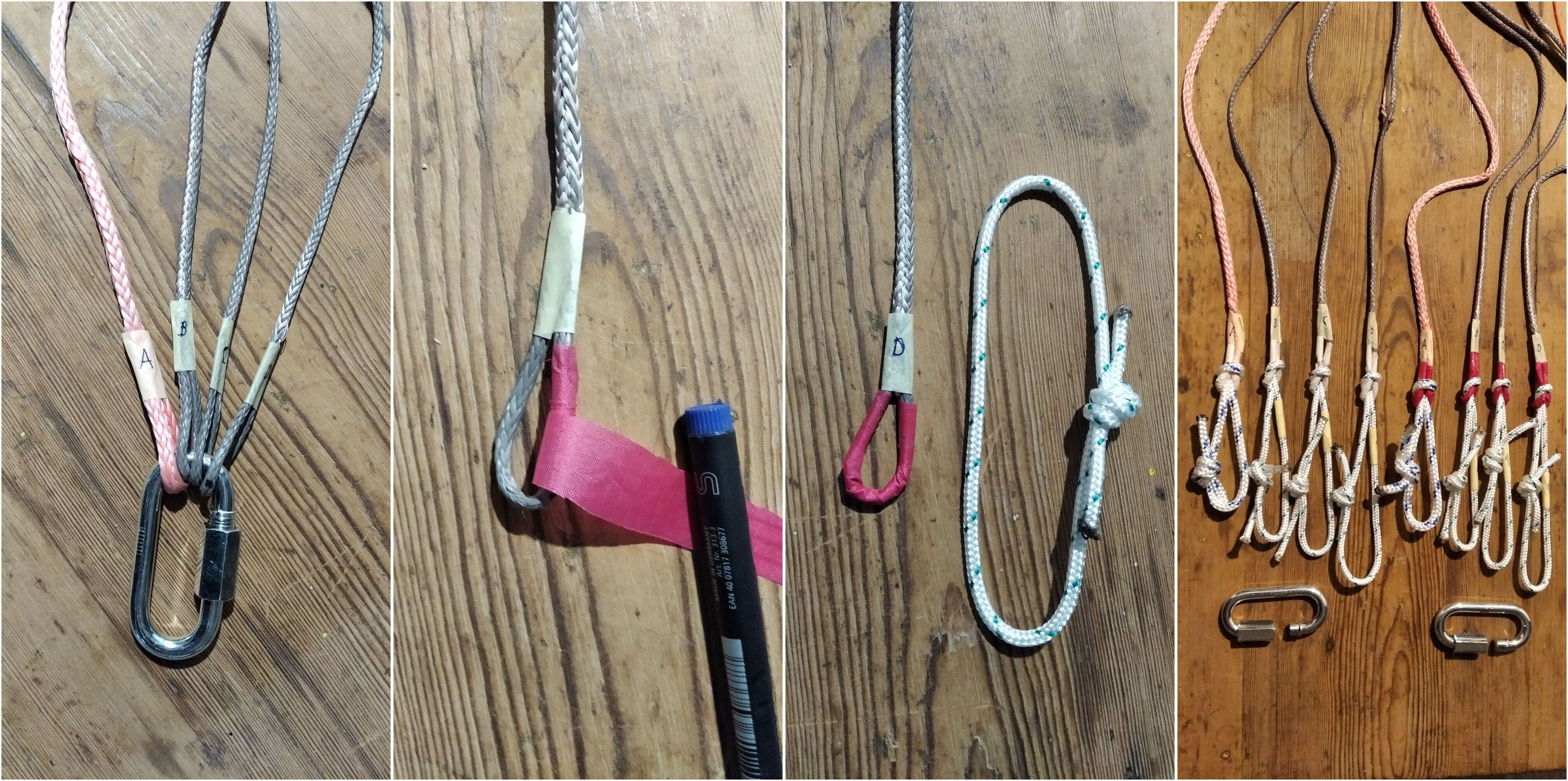

2021-10-07 Préparation d'extensions temporaires pour varier le calage.

Gonflages Premià
2021-10-08 Quelques gonflages à la plage de Premià de Mar. Le calage à 30 % est trop avancé, 42% c'est mieux.


Mise à jour le 4 Mai 2022
LAB NOTE: Créer un parapente à la maison est une tâche très compliquée, et nécessite de nombreuses heures de travail. Expérience préalable est requise, très inventive, et imagination. Comme toujours, n'oubliez pas que: Le vol libre implique des risques qui ne peuvent être connus, et qu'ils peuvent être contrôlés, seulement avec une formation appropriée de la part d'une école reconnue. Pas tester ailes sans connaître leur fonctionnement. La construction et l'essai d'ailes expérimentales sans certification nécessite une connaissance approfondie de ce qui se fait.
