GNU AntiG alias "Parachute-de-fromage-suisse"

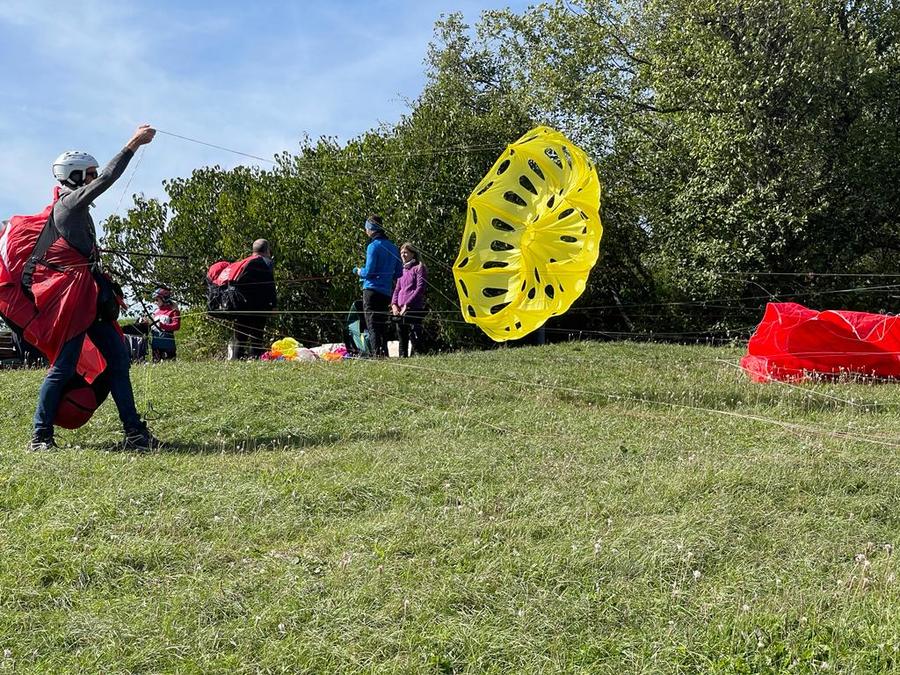

Figure 1. GNU AntiG, premier test

1. DESCRIPTION

GNU AntiG alias "parachute de fromage suisse". Conçu et construit par Jeremy Paxson (Allemagne), en septembre 2022. La conception a été réalisée à l'aide du petit programme LEparachute v0.2.
Le modèle présenté ici est le deuxième prototype, après avoir expérimenté un premier prototype qui n'était pas assez stable, ni assez gros. Ce second prototype est stable et remplit les objectifs attendus. La stabilité est obtenue avec de multiples ouvertures dans le dôme. D'où le nom "Swiss-cheese-chute" :) Le parachute est facilement rétractable en vol (expériences réalisées correctement). Poids total 176 g tout compris. Surface projetée 2,43 m2. Un complément de sécurité indispensable pour les pilotes aux ailes hautes performances !

Jeremy nous résume l'utilité et l'importance du parachute anti-G :

"C'est surtout pour voler des spirales, avec un taux de chute beaucoup plus élevé. Avec les planeurs modernes, en particulier les 2 paquebots, il n'y a pas d'autres méthodes pour descendre plus vite, car ils ne font pas d'oreilles ou de décrochage B. Mais la spirale est vraiment difficile , en raison de la vitesse et de la dynamique de ces voiles, vous tournez très vite, vous avez beaucoup de G, mais vous ne vous enfoncez pas beaucoup.

Il y a 4 semaines, j'étais coincé dans une telle situation dans un grand espace aérien thermique fermé au-dessus et autour. Le thermique était de 3 m/s vers le haut, la spirale était de 4 m/s vers le bas, les G élevés, j'ai fait ça pendant 10 min avec une chute de 1 m/s, pas bon pour le planeur et pas bon pour moi. Alors c'est là que j'ai décidé que j'avais besoin de ce parachute. En vol en palier normal, cela ajoute de la traînée, mais pas beaucoup, car la vitesse est lente, mais à mesure que la traînée augmente en carré avec la vitesse croissante, cela devient de plus en plus efficace à mesure que la vitesse augmente.

2. FICHIERS DE DONNÉES ET PLANS

"Ce sont les fichiers et les données de sortie du parachute AntiG. J'ai ajouté un dxf avec un seul panneau (car ils sont de toute façon les mêmes) inclus la marge de couture et les trous. J'ai également ajouté une version divisée d'un panneau, c'est pour le laser coupe, il a déjà une marge de couture de 10 mm autour du bord extérieur de la forme d'origine.

La longueur de ligne que j'ai prise exactement du fichier de sortie. Le seul ajout est une ligne de connexion d'environ 150 cm entre le point d'ancrage principal de toutes les lignes et le mousqueton du harnais. La ligne centrale Apex doit être prolongée en conséquence de cette ligne de connexion pour avoir une ligne de mise à mort (tirez la ligne centrale d'environ 30 cm dans le sens du vol, cela laissera le parachute s'effondrer complètement). De plus, je dois installer un tourbillon quelque part, pour éviter que les suspentes ne se tordent à cause de la rotation du parachute.

J'ai utilisé un vieux parachute de secours, car c'est le matériel idéal et facile et pas cher à trouver sur le marché des parapentes d'occasion. C'est aussi en quelque sorte une "seconde vie" de réutiliser le matériel si possible"

PARACHUTE AND PARASAIL DESIGN PROGRAM
Laboratori d'envol
                Version:   0.20
                  Brand: Laboratori d'envol
                  Model: SwissCheeseChute
                N gores:    8
        Main radius (m):    0.88
        Dome height (m):    1.82
    Meridian lenght (m):    1.33
      Surface sail (m2):    3.38
Surface projection (m2):    2.43

Lines (cm):
   Line   1    202.16
   Line   2    202.16
   Line   3    202.16
   Line   4    202.16
   Line   5    202.16
   Line   6    202.16
   Line   7    202.16
   Line   8    202.16
Central Line     198.00
Central apex lines      16.87

Fichiers d'entrée et de sortie LEparachute: data.txt lepc-out.txt lines.txt parachute.dxf lepc-3d.dxf

Construction dxf's: Panel_holes_sewingallowance.dxf PanelSplitted_lower_part.dxf PanelSplitted_upper_part.dxf mosaic.dxf

Panneau en PDF prêt à imprimer en feuilles A4: mosaic.pdf
Étalonnage de l'imprimante: mosaic-calibration.pdf

gores

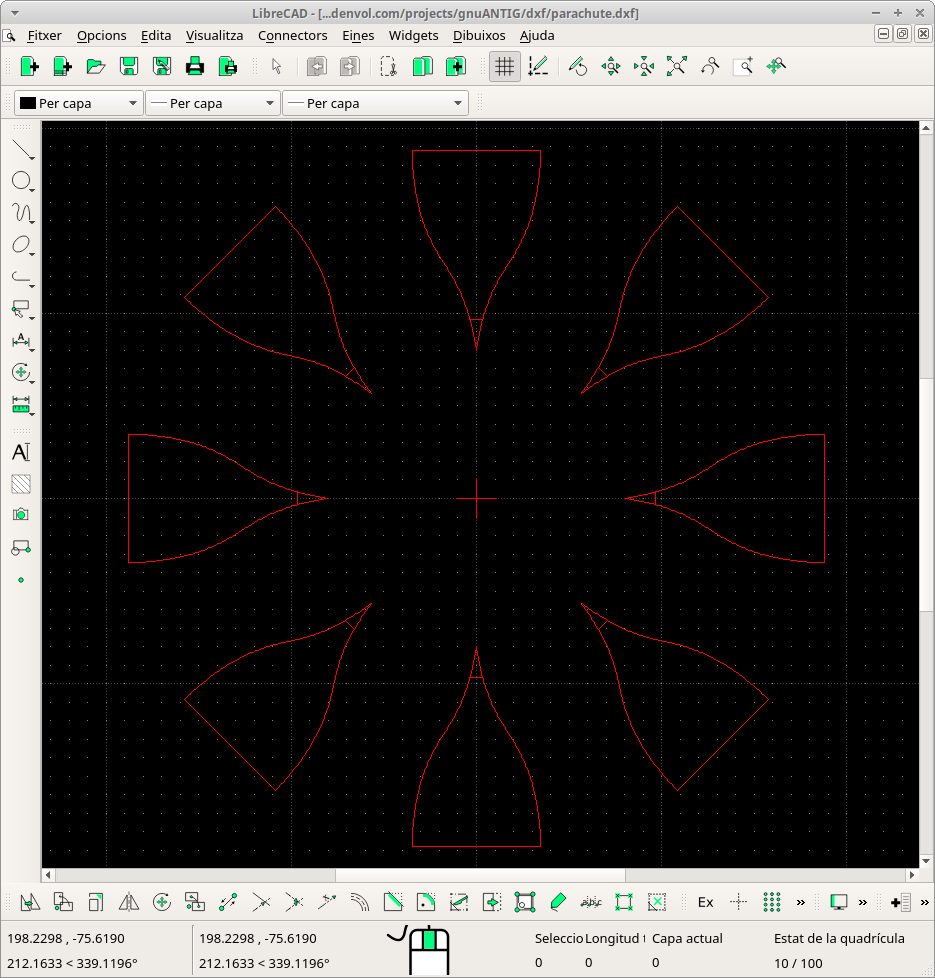

Figure 2. 8-gores parachute (parachute.dxf)

leparachute parameters

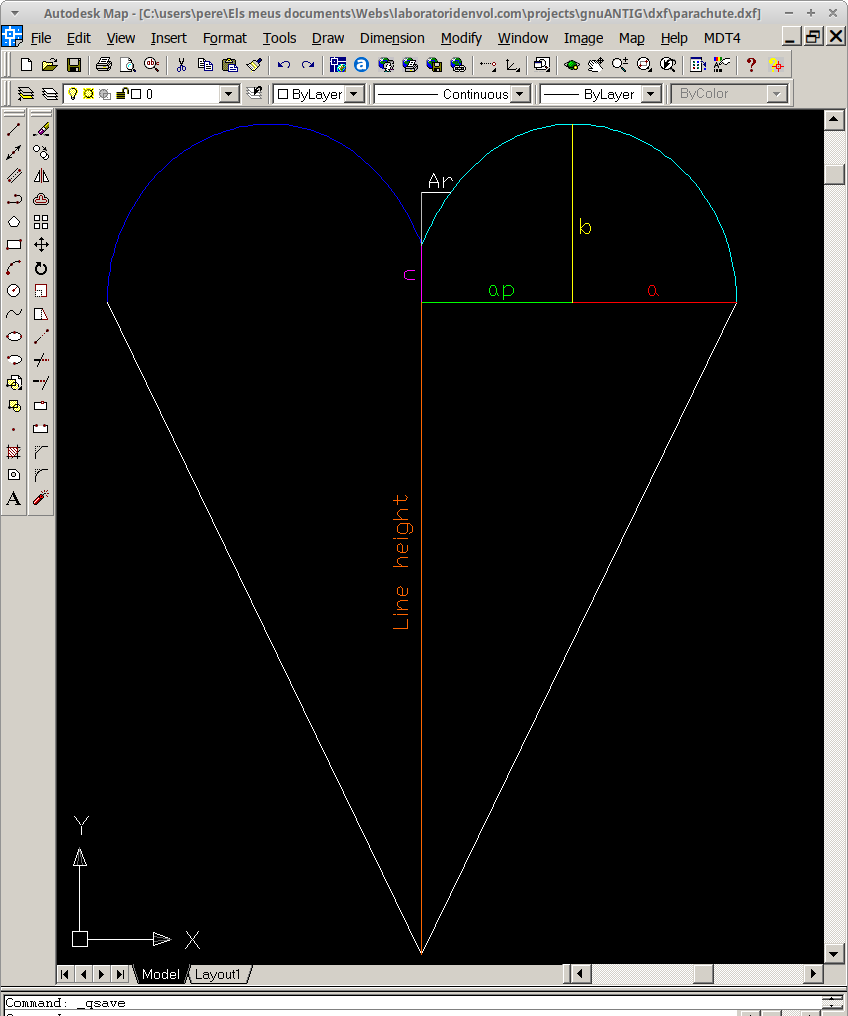

Figure 3. Interprétation du fichier de données des paramètres a,b,c,ap,Ar,Hauteur de lignes, définissant le dôme (parachute.dxf)

gore

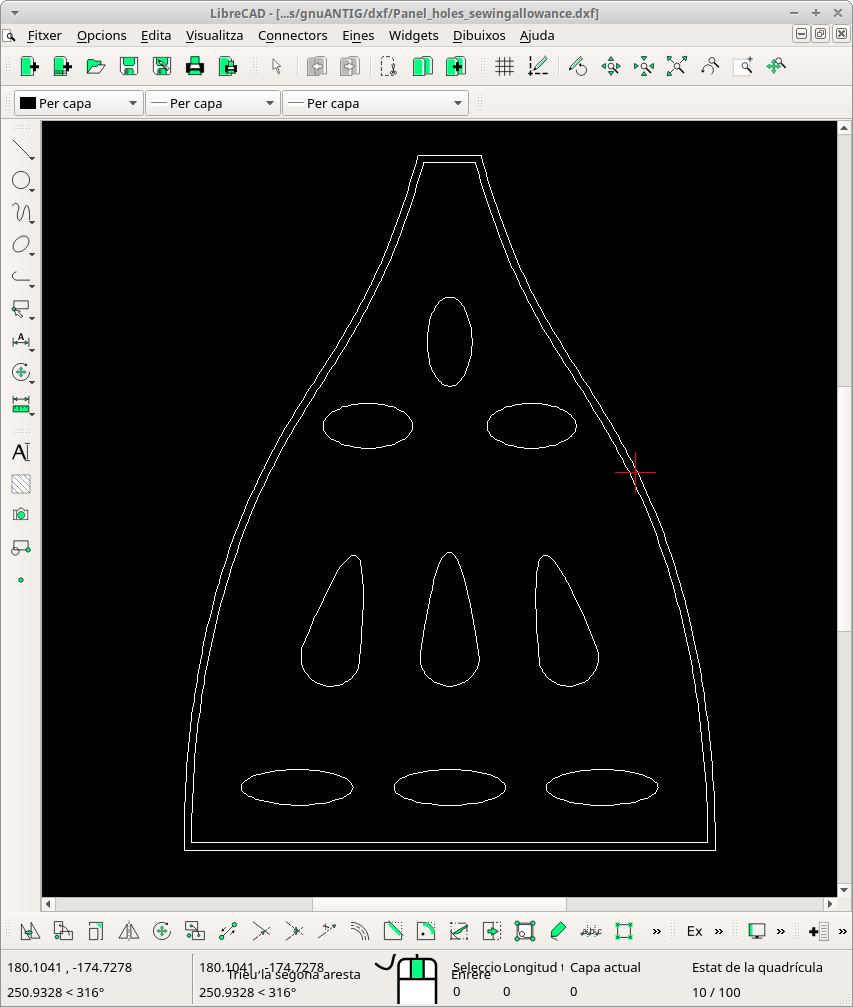

Figure 4. Gore complet, y compris les marges de couture et les trous. Faire x 8. File Panel_holes_sewingallowance.dxf

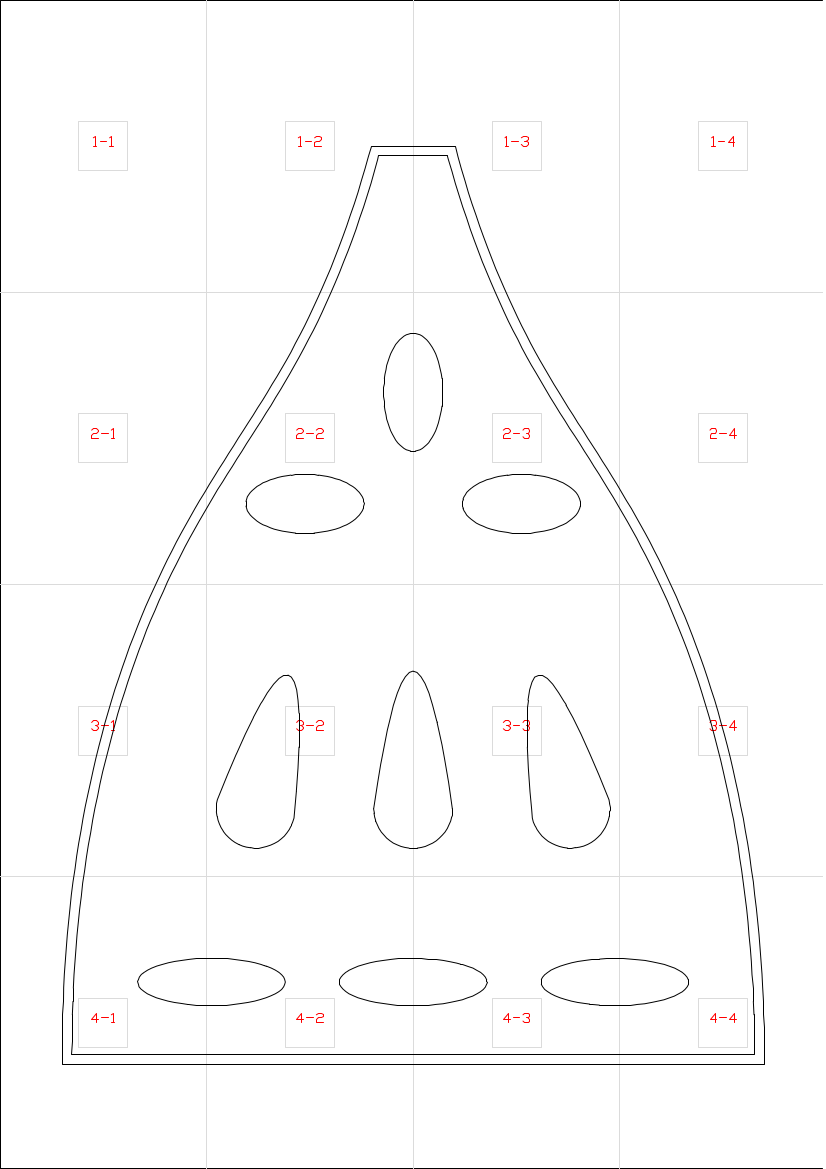

Figure 5. Panneau en PDF prêt à imprimer en feuilles A4: mosaic.pdf
Étalonnage de l'imprimante: mosaic-calibration.pdf

2. PLUS DE PHOTOS

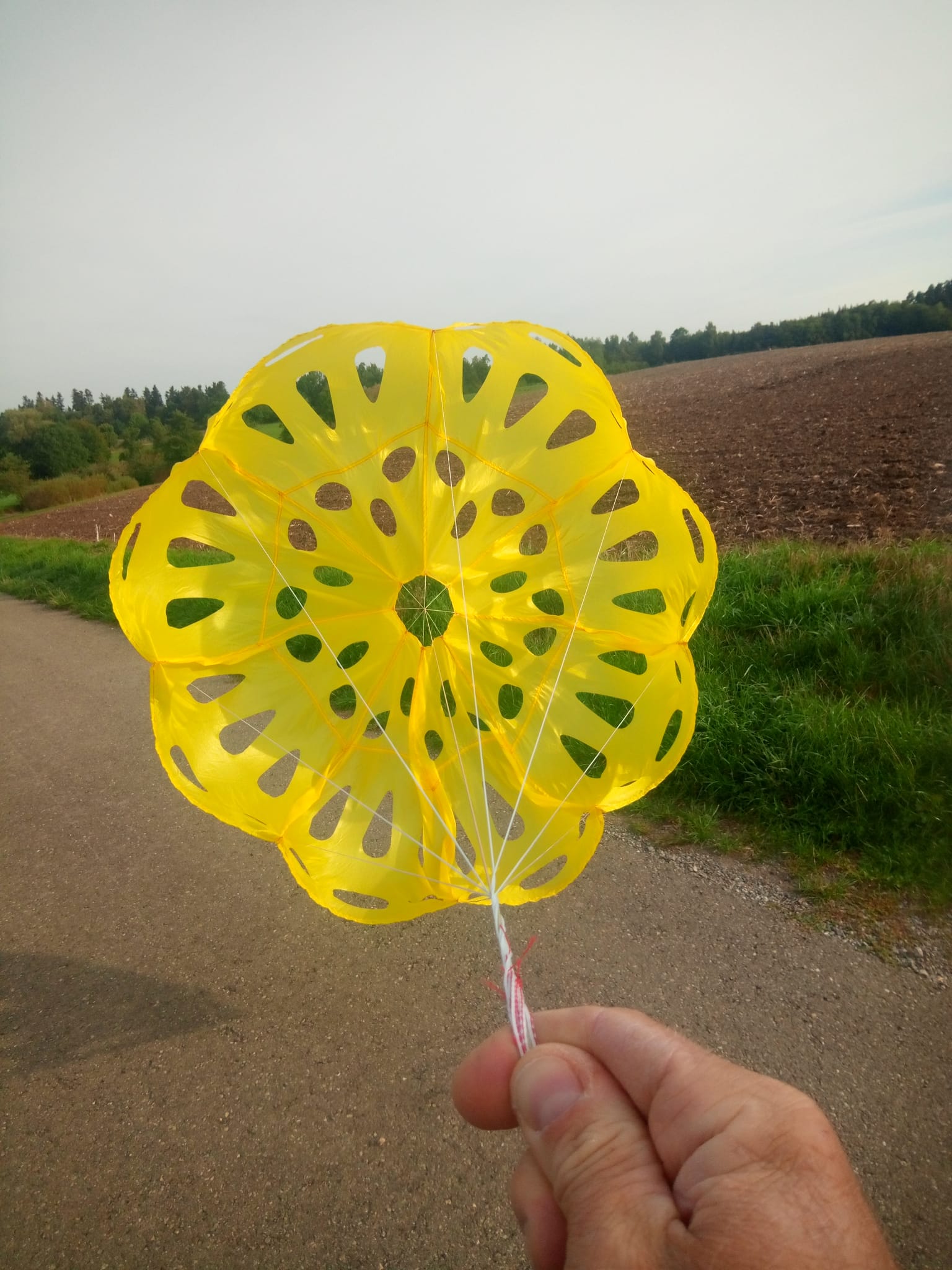

Figure 6. GNU AntiG. Maintenant compris pourquoi "Parachute-de-fromage-suisse" ? :)

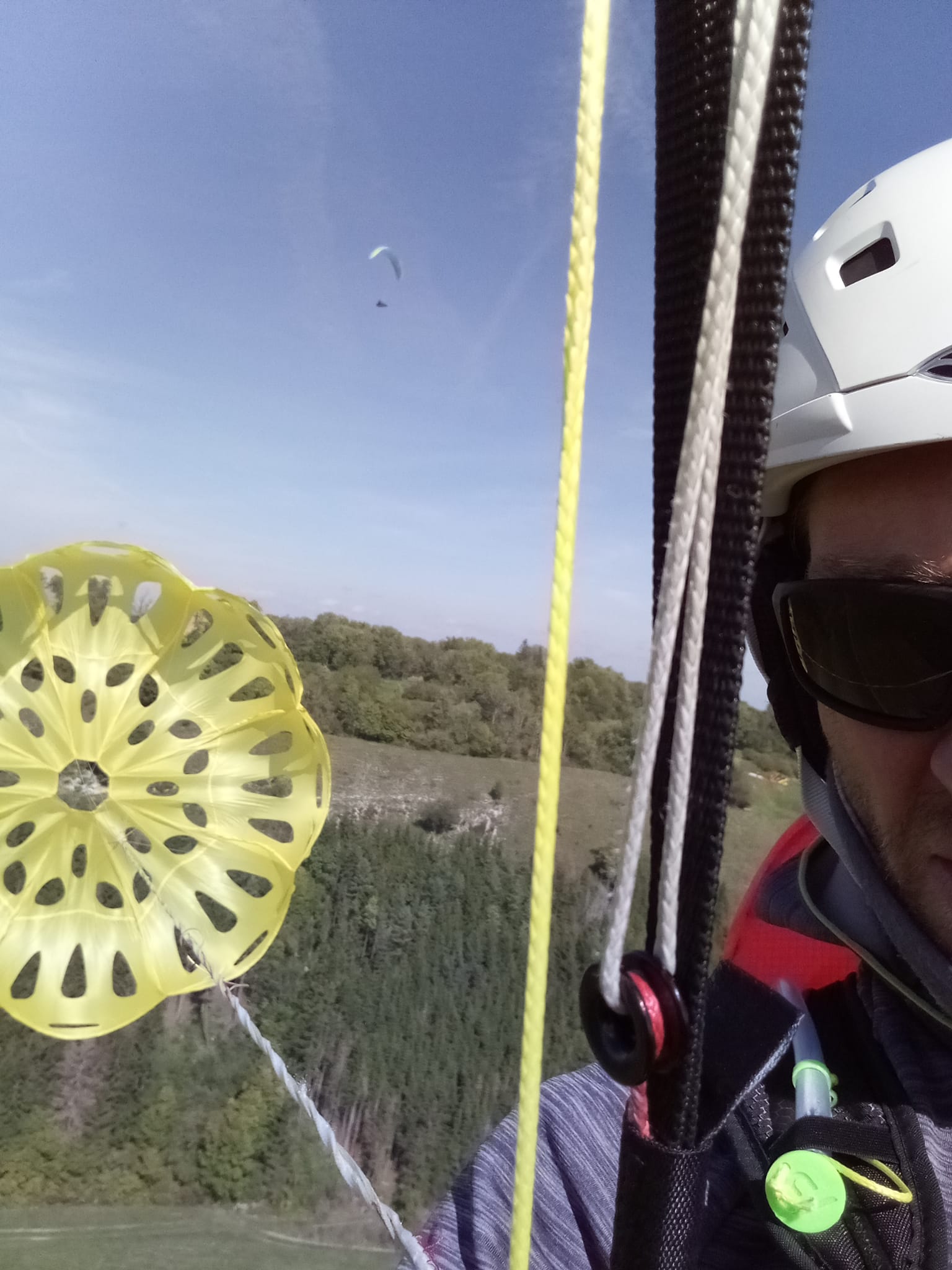

Figure 7. GNU AntiG test en vol

Un grand merci à Jeremy Paxson pour avoir partagé sa conception et plans, qui sont le résultat d'importants travaux théoriques et expérimentaux.
Un cadeau à la communauté mondiale des concepteurs et constructeurs de parapente.
