JouetBHL

JouetBHL est un "jouet-parapente monosurface" basé sur gkite. Destiné à être utilisé avec les enfants. Utilisation pour gonflages au sol sous la supervision des parents, qui doivent être spécialistes en parapente, et donc en connaissance des risques. Utiliser uniquement avec vent nul ou très faible.
JouetBHL

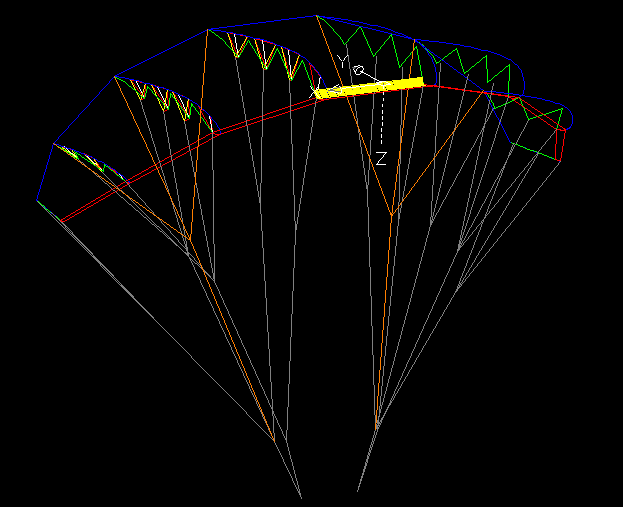

JouetBHL (3D)

1. DONNÉES TECHNIQUES:

Surface =   4.0 m2
Envergure à plat =   3.68 m
Allongement à plat =  3.38
Surface projetée =   3.47 m2
Envergure projetée =   3.03 m
Allongement projetée =  2.65
Aplanissement =   0.13
Paneaux = 7 (monosurface)
Hauteur suspentage = 2.42 m (inclus élévateurs)
Élévateurs = 35 cm (deux par coté)
Séparation harnais = 35 cm
2. LEPARAGLIDING FICHIERS

Fichiers de données: leparagliding.txt  bhl2_01.txt  bhl2_15.txt bhl2_17.txt
Fichiers de sortie: lep-out.txt  lines.txt

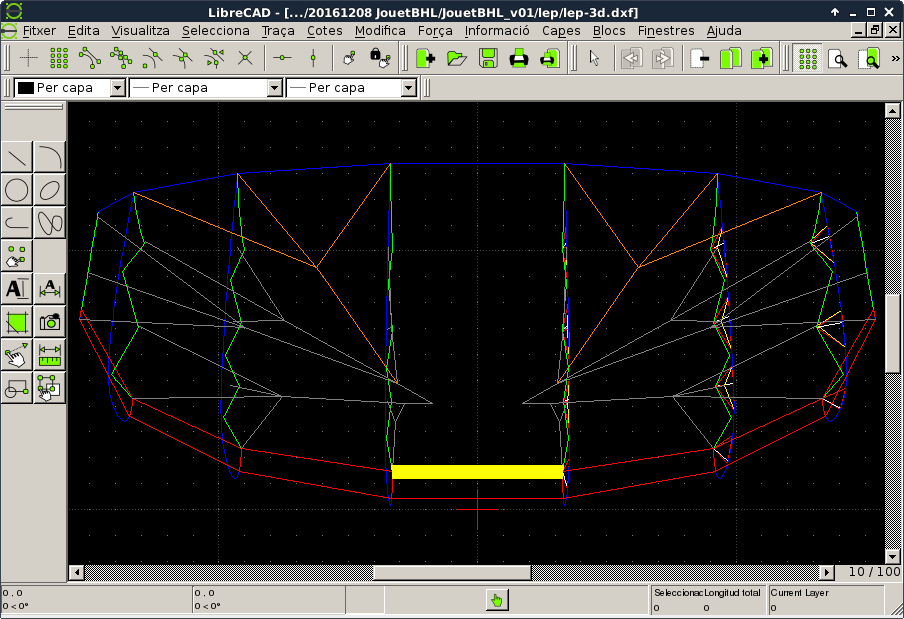

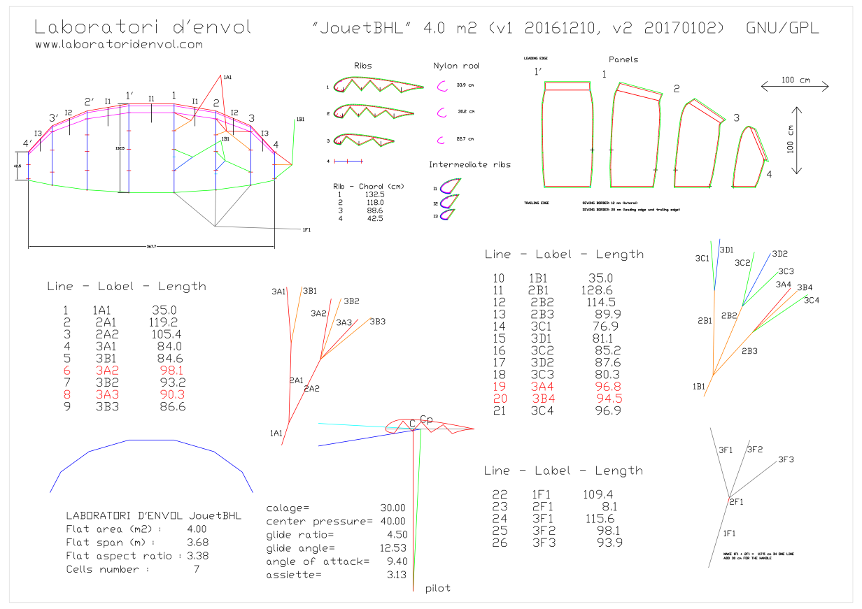

3. PLANS

JouetBHL
Télécharger en PDF
CAD DXF2000 fichiers: JouetBHL_4.0_2D.dxf.zip  JouetBHL_4.0_3D.dxf.zip

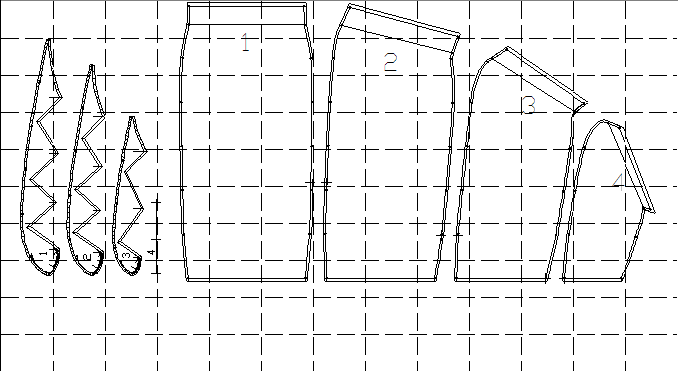

PDF feuilles A4 prêtes à imprimer PDF Guide mosaic A4

(Mosaïque obtenue à l'aide du programme SingleSkin avec les fichier rib and panels to pdf.dxf)

Teià, 2 janvier 2017
