Santa Rosa, La Pampa, 29-1-2009

1. Descripció
2. Fitxa tècnica
3. Fotografies del  desenvolupament de la construcció
4. Model 3D de l'ala
5. Perfil Ascender
6. Plànols de l'Ascender

1. Descripció


El projecte Ascender és el d'un nou prototipus de parapent de 35 cel·les, perfil del 18% de gruix, de bones caracaterístiques de vol i de construcció convencional L'ala disposa internament de cintes planes entre punts de suspentatge amb tracció divergent, millorant la pressió interna. La construcció s'ha fet als tallers de CZWings Aero-Velería, a l'Argentina. L'objetiu del projecte és construir una bona ala, assajar tècniques constructives i obtenir informacions tècniques (pràctiques i teòriques) per a projectes posteriores.


Ascender design

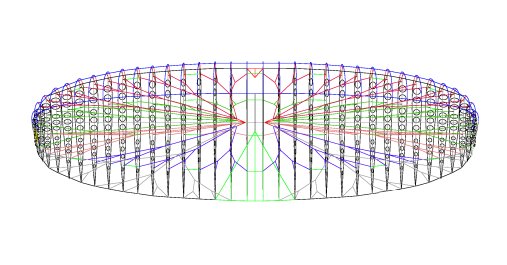

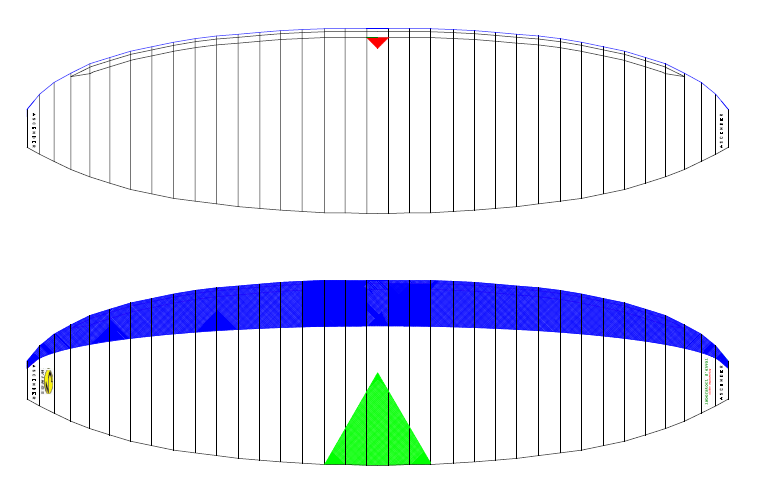

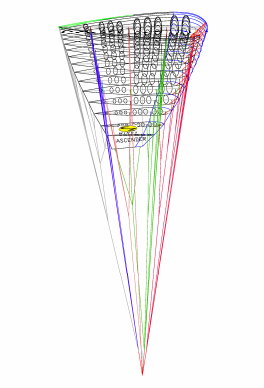

Fig 1. Ascender planta i esquema de colors

2. Fitxa tècnica


Projecte

LE




Constructor

CZ

Model

ASCENDER

Talla

Mitjana

Superficie en planta

30,2 m2

Amplada en planta

11,9 m

Allargament

4,7

Pes pilot ideal

80 kg

Pes total en vol

85-105 kg

Us

Iniciació

Homologació

NO

Número de sèrie


Data de fabricació



3. Fotografies del  desenvolupament de la construcció

c18

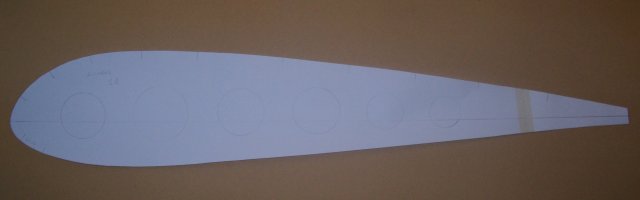

1. Plantilla de la costella número 18
676

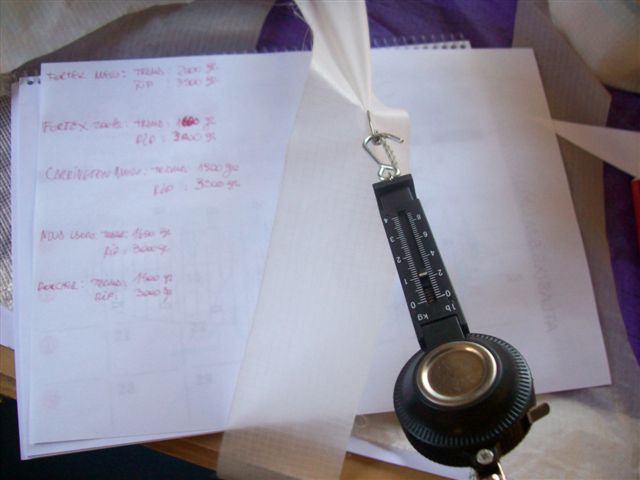

2. Assaig d'estripament de la tela con agulla especial
  idinamòmetre
706
3. Rotlles de nylon ripstop 45gr/m2 blanc i blaucel
per l'Ascender. Mostres de reforços de mylar
  i suspentes de dyneema.

708

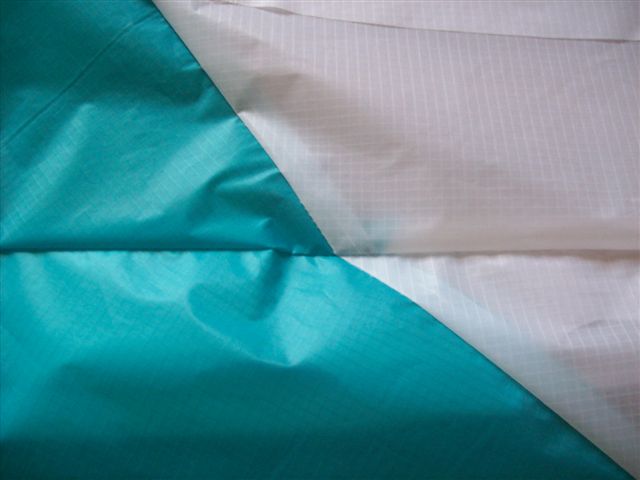

4. Costura extradós
710

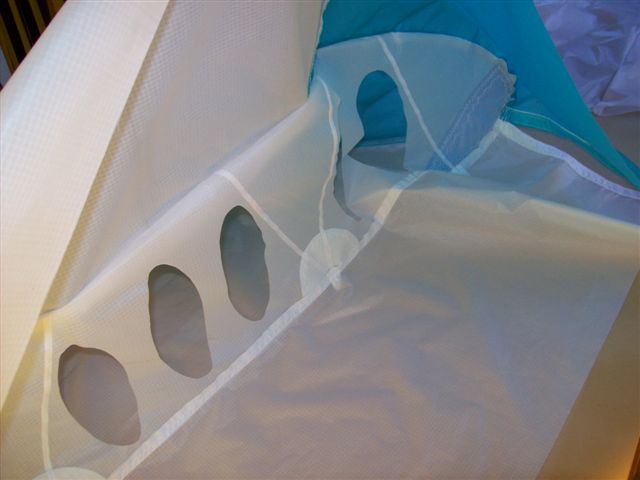

5. Costura dels primers calaixos en punta de l'ala
719

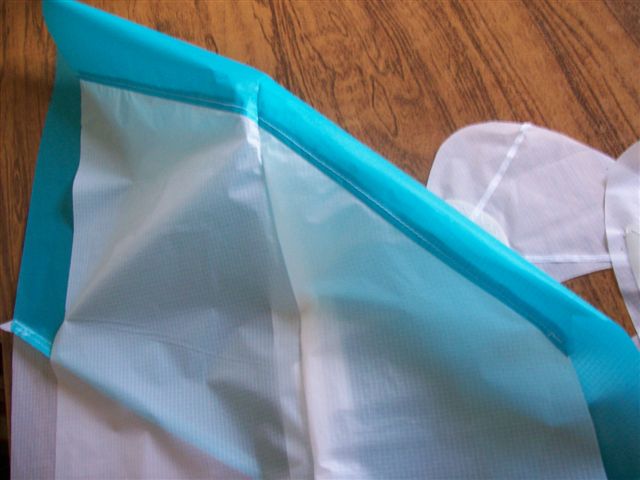

6. Detall costura de costella
741

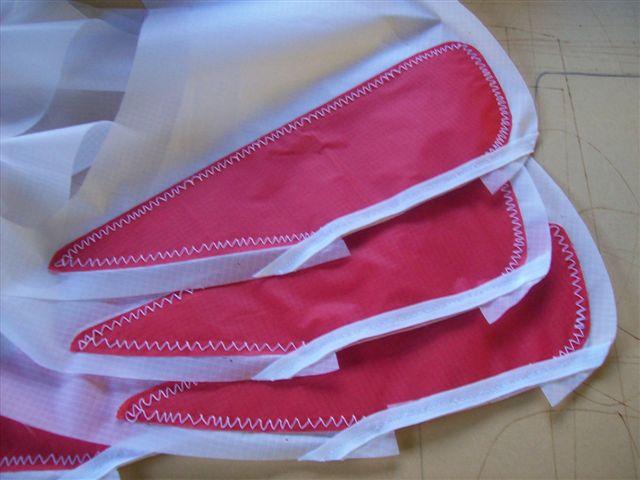

7. Reforços de mylar
744

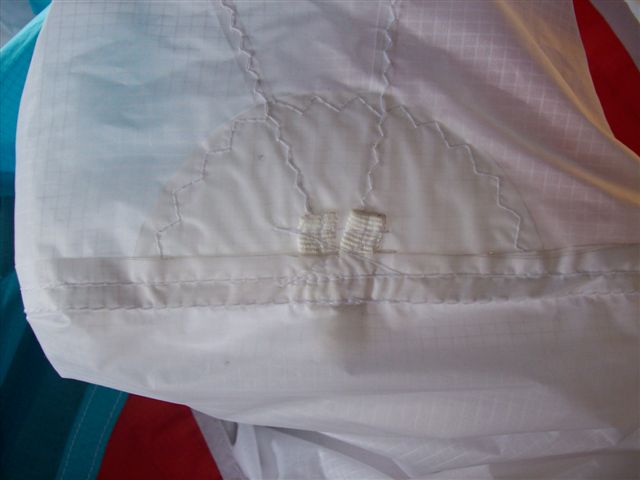

8. Detall de reforços a la costella
809
9. Reforç en ancoratge "B"
796

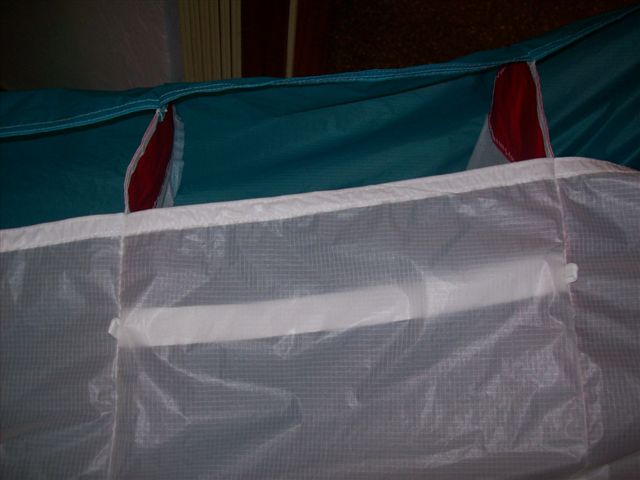

10. Cintes de càrega interiors
68

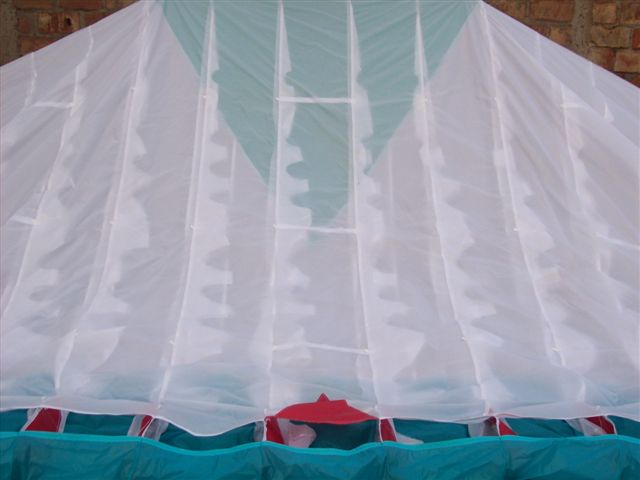

11. Detall centre extradós
60
12. Detall bora d'atac
69

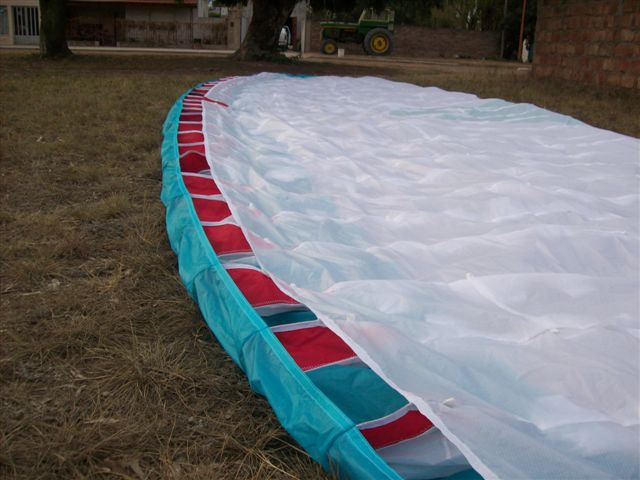

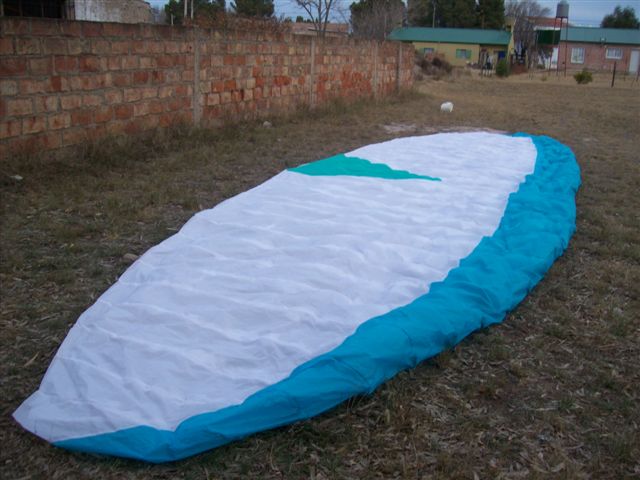

13. Vela finaltzada (extradós)
59

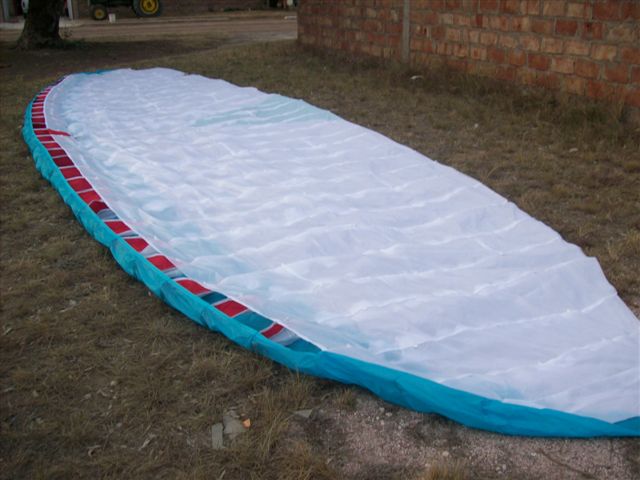

14. Vela finalitzada (intradós)
930

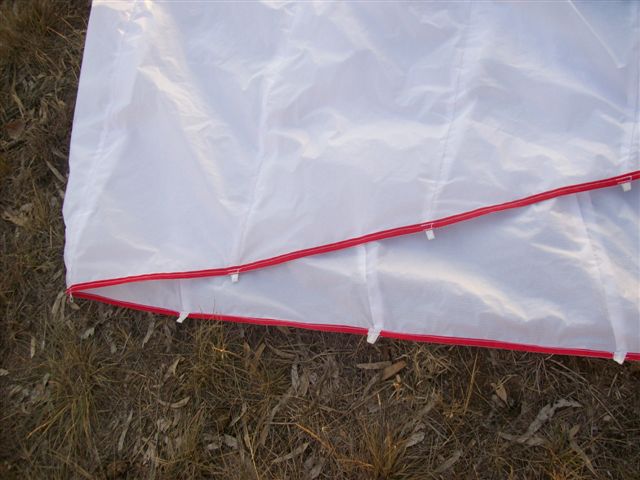

15. Detall de vora de fuga
941

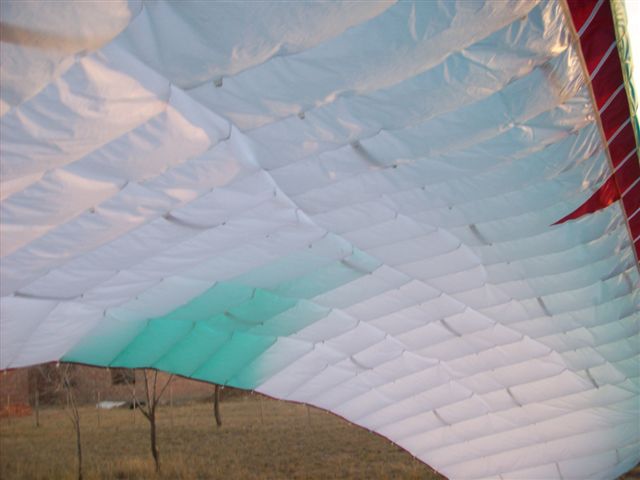

16.  Assaig d'inflat sense suspentatge.
Quina ala més maca!!!
sus

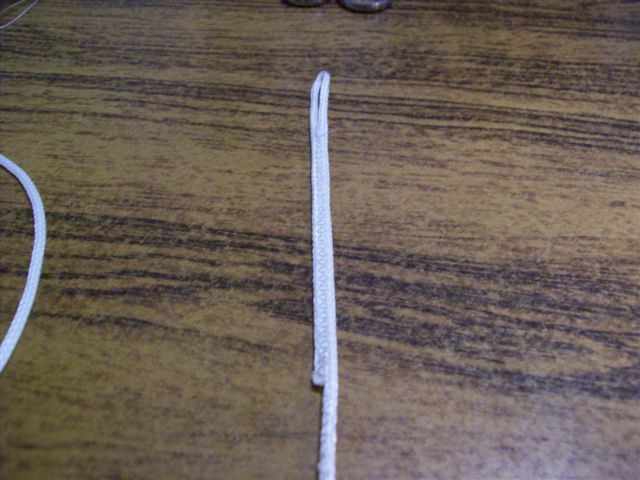

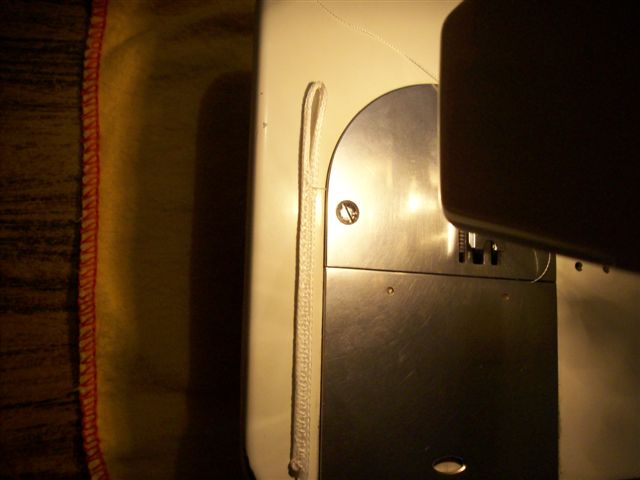

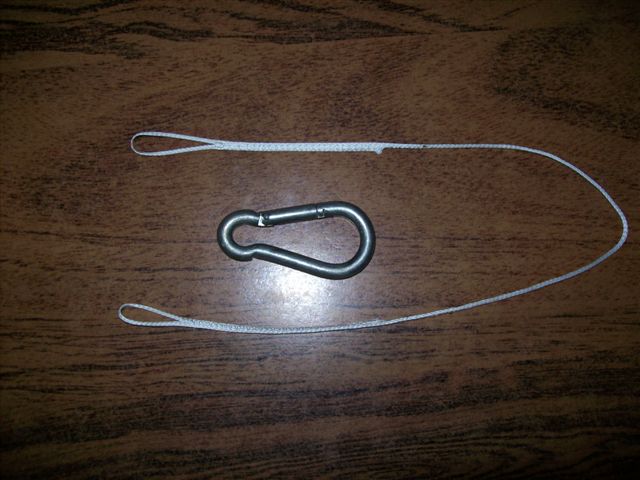

17. Costura de loops
sus
18. Loop acabat
sus
19. Loop preparat per assig de càrrega
1
20. El suspentatge etiquetat i preparat per muntar.
Dyneema blanc sense funda en als tres pisos.

1
21. L'ala oberta en tota la seva amplada
1

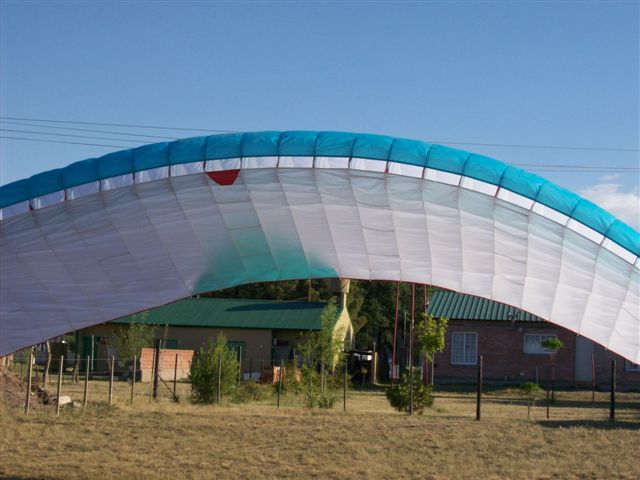

22. Detall de bora d'atac en inflat
previ de l'ala (sene suspentatge instal·lat)

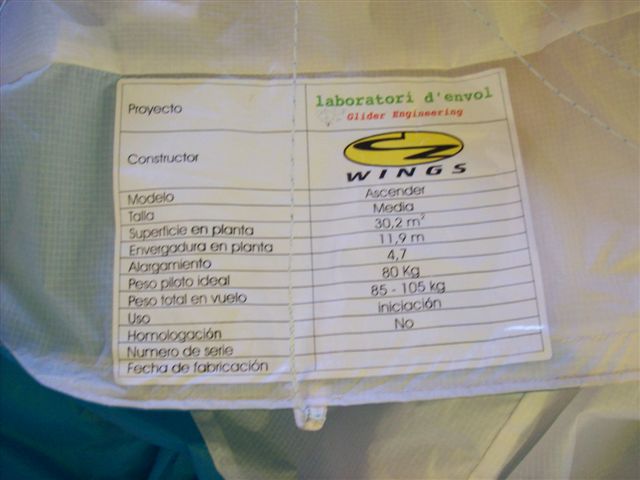

23. Etiqueta de característiques

24. Primers inflats de control

25. Inflat fàcil i formes perfectes

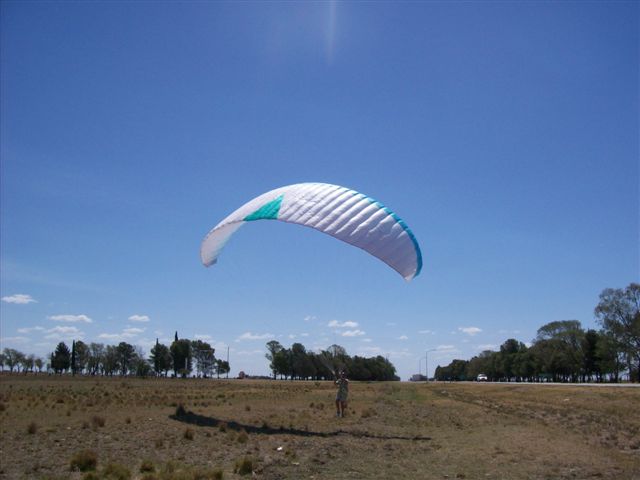

26. L'ala en posició d'envol

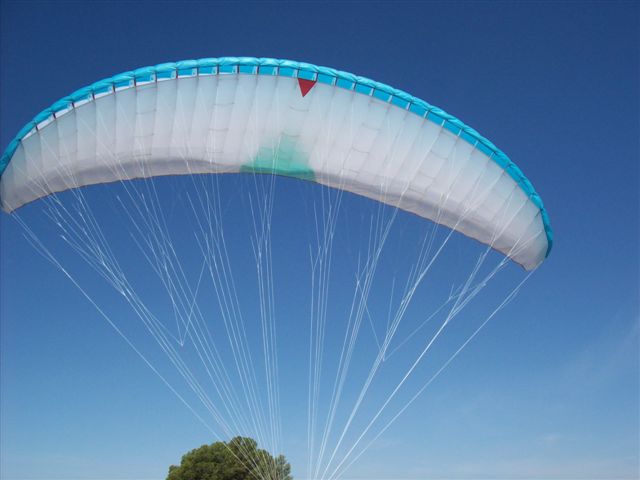

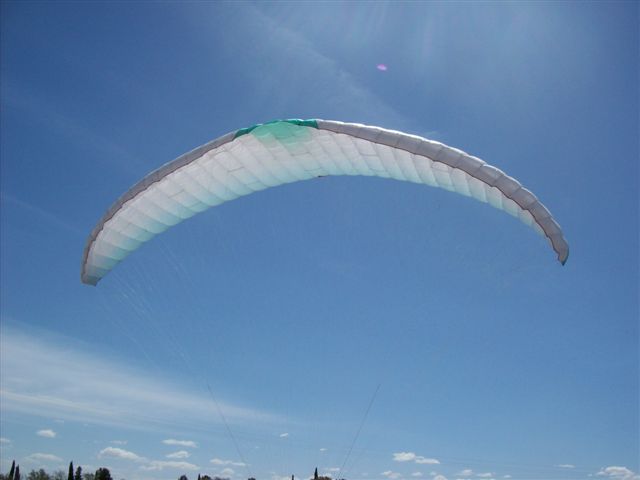

27. L'Ascender en vol

28. La tarda del 29 de gener de 2009, l'Ascender
s'envola sobre les planes de Santa Rosa,
capital de La Pampa. Agraïm a l'instructor local
la seva col·laboració
ascendint l'ala amb el torn de l'escola.
(actualizat a 30 de gener de 2009)

Nota: Els primers vols s'estan realitzant amb arrossegament amb torn (sistema habitual de les planes).
Esperem la coincidència de les bones condicions meteorològiques amb les de tots els mitjans necessaris.



4. Model 3D de l'ala

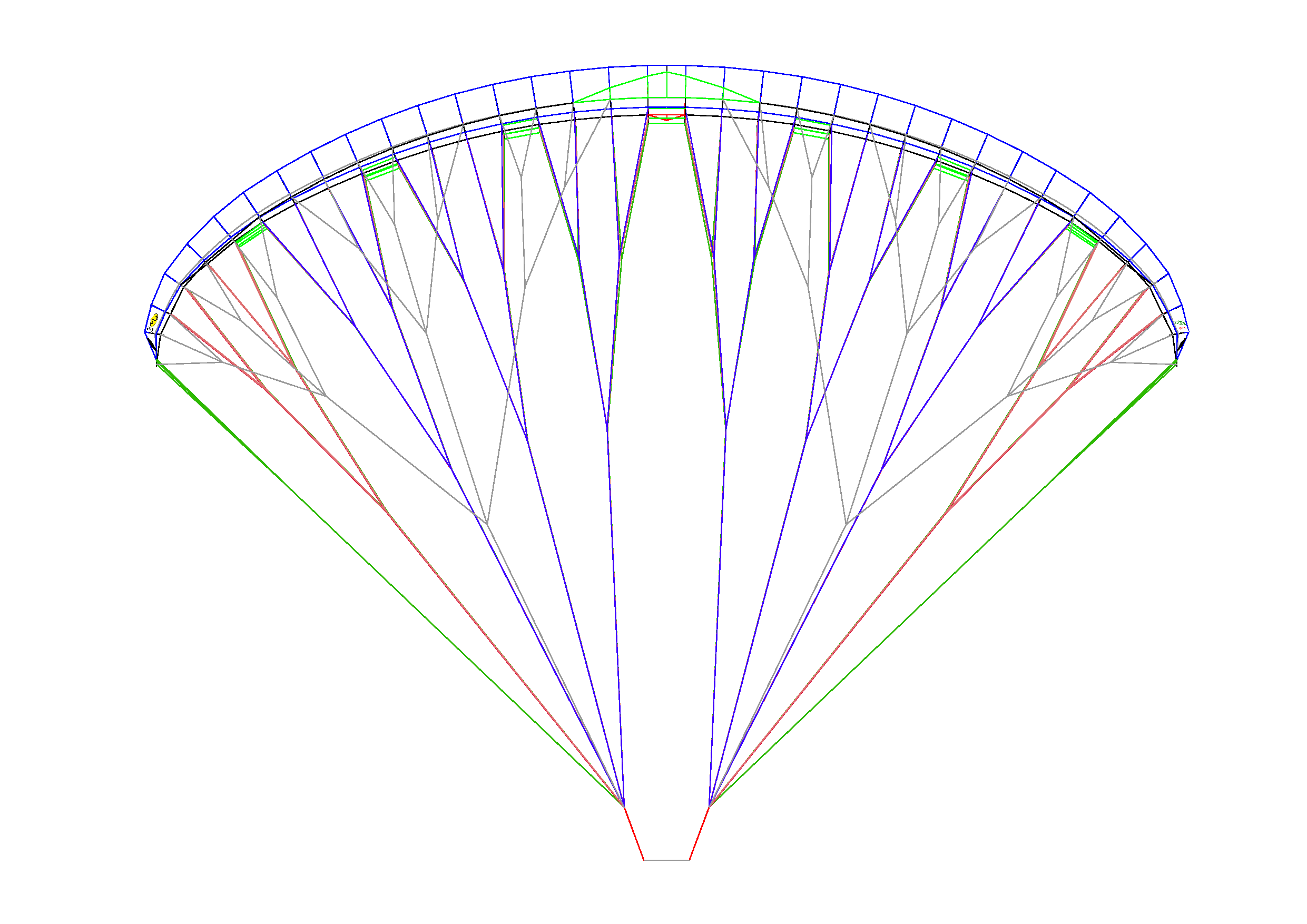

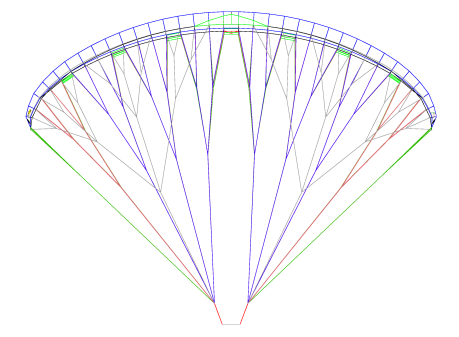

1. Vista frontal

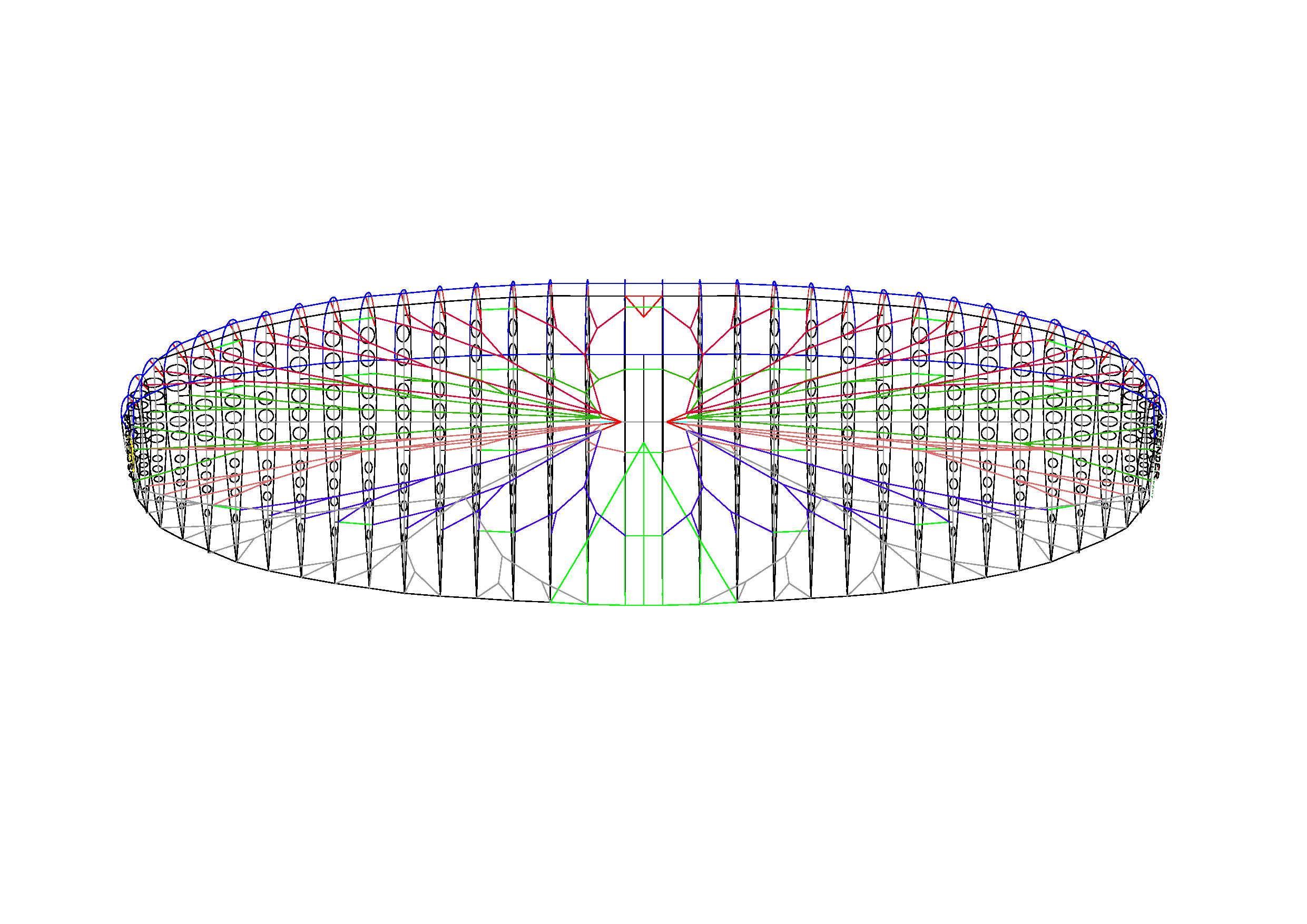

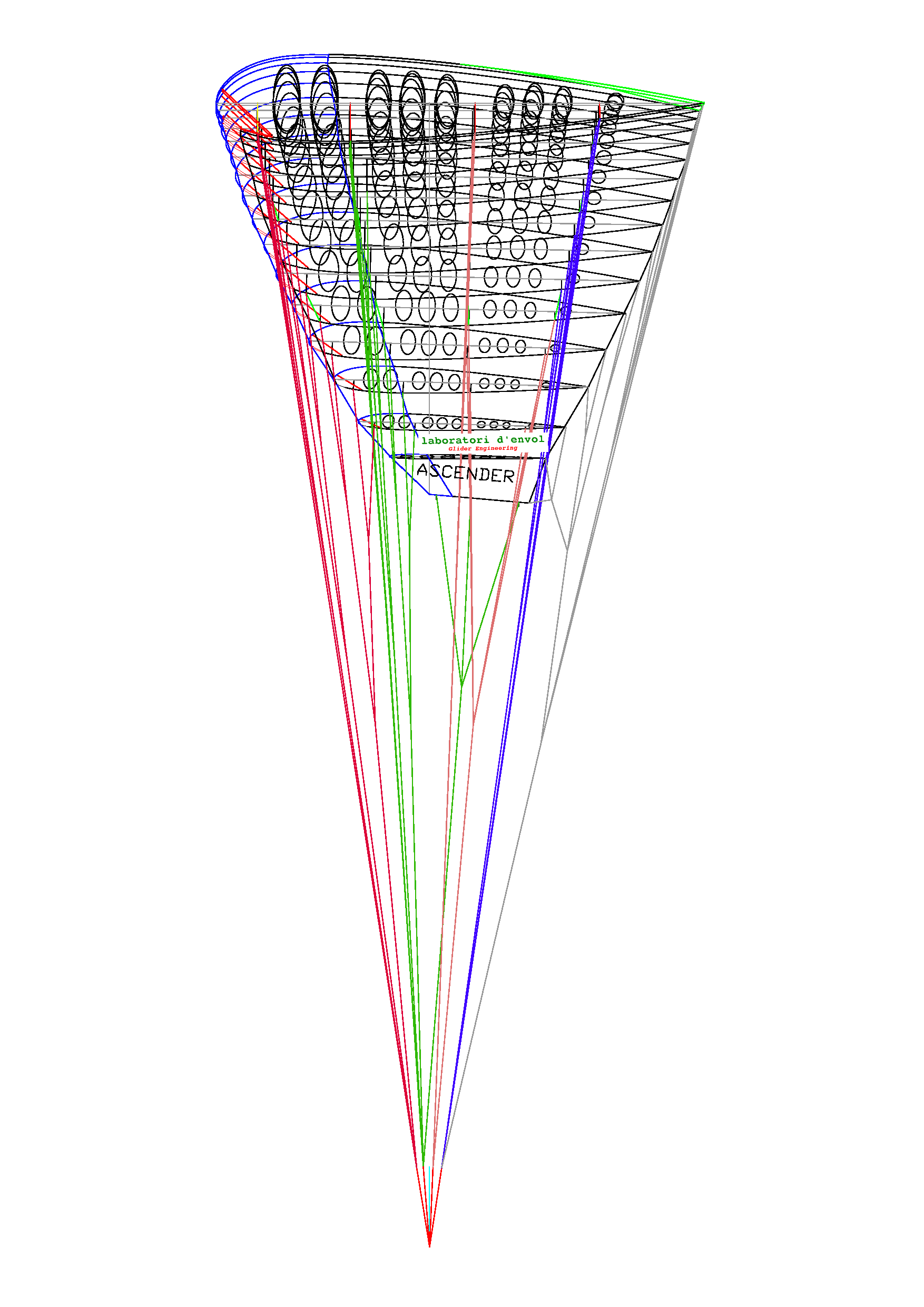

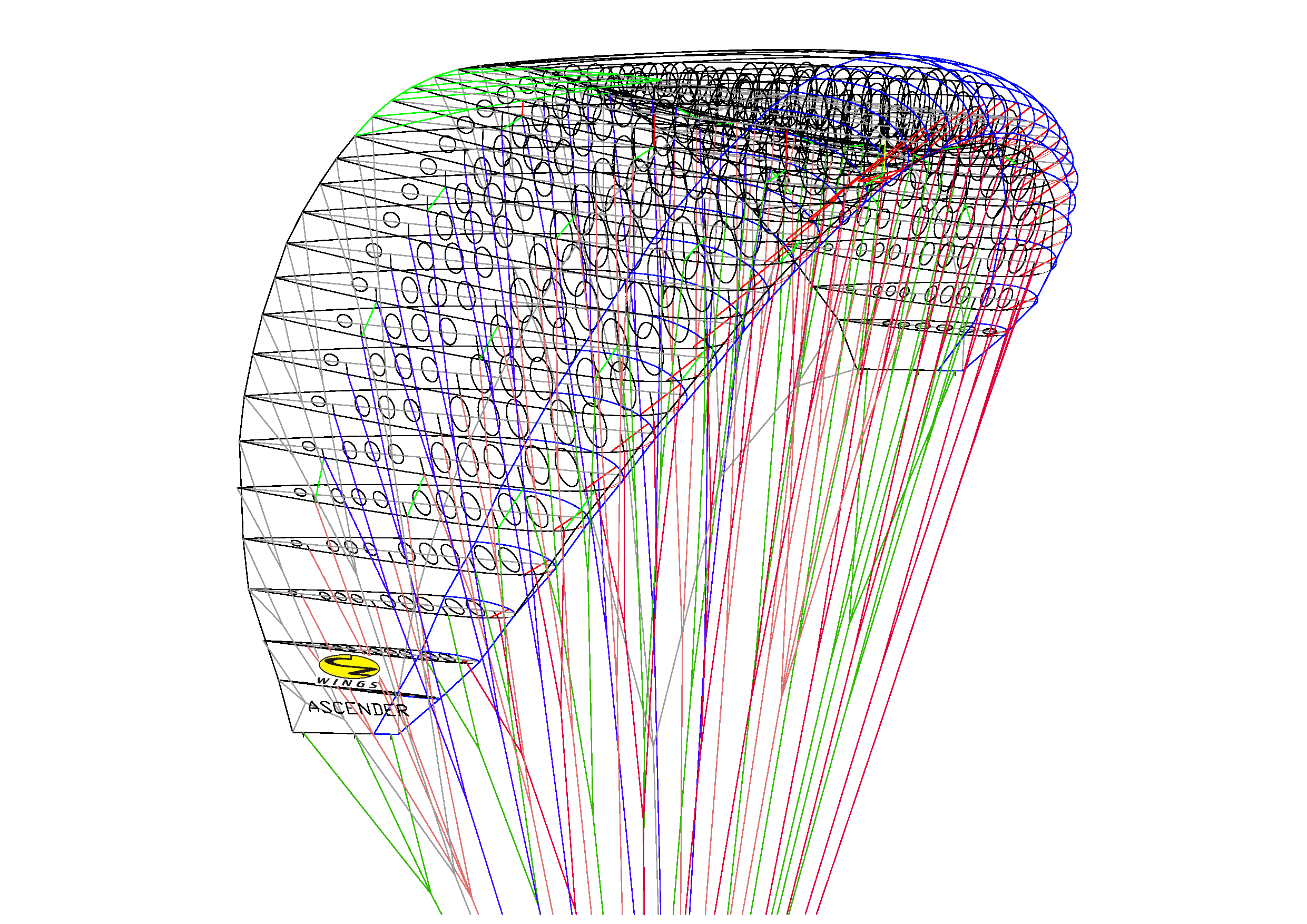

2. Vista en planta

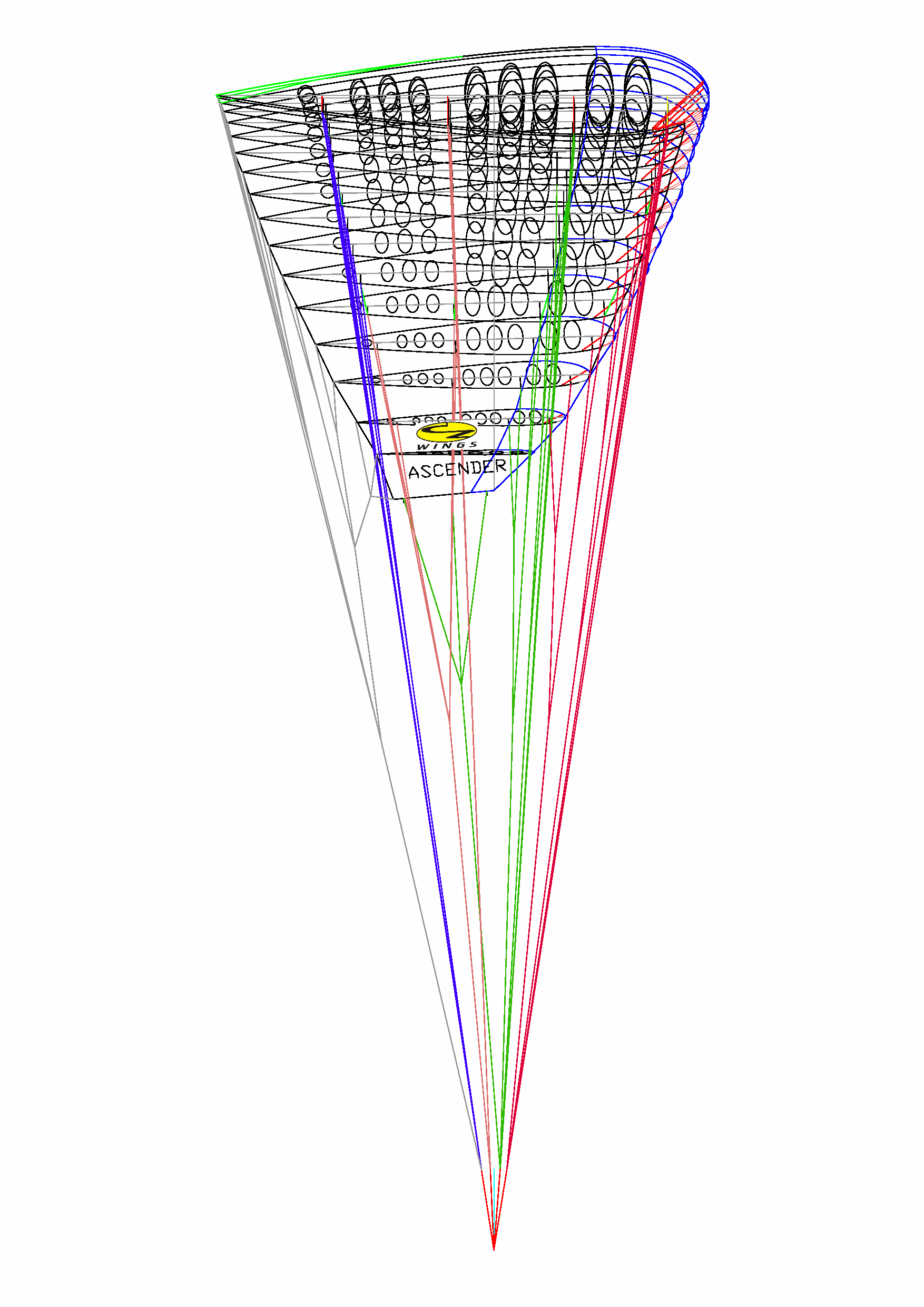

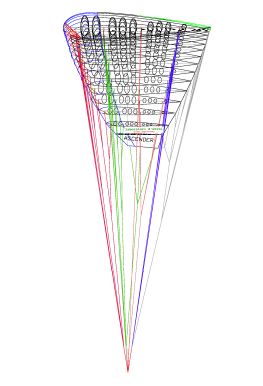

3. Perfil esquerra

4. Perfil dret

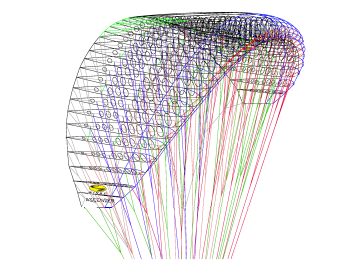

5. Detall 3D

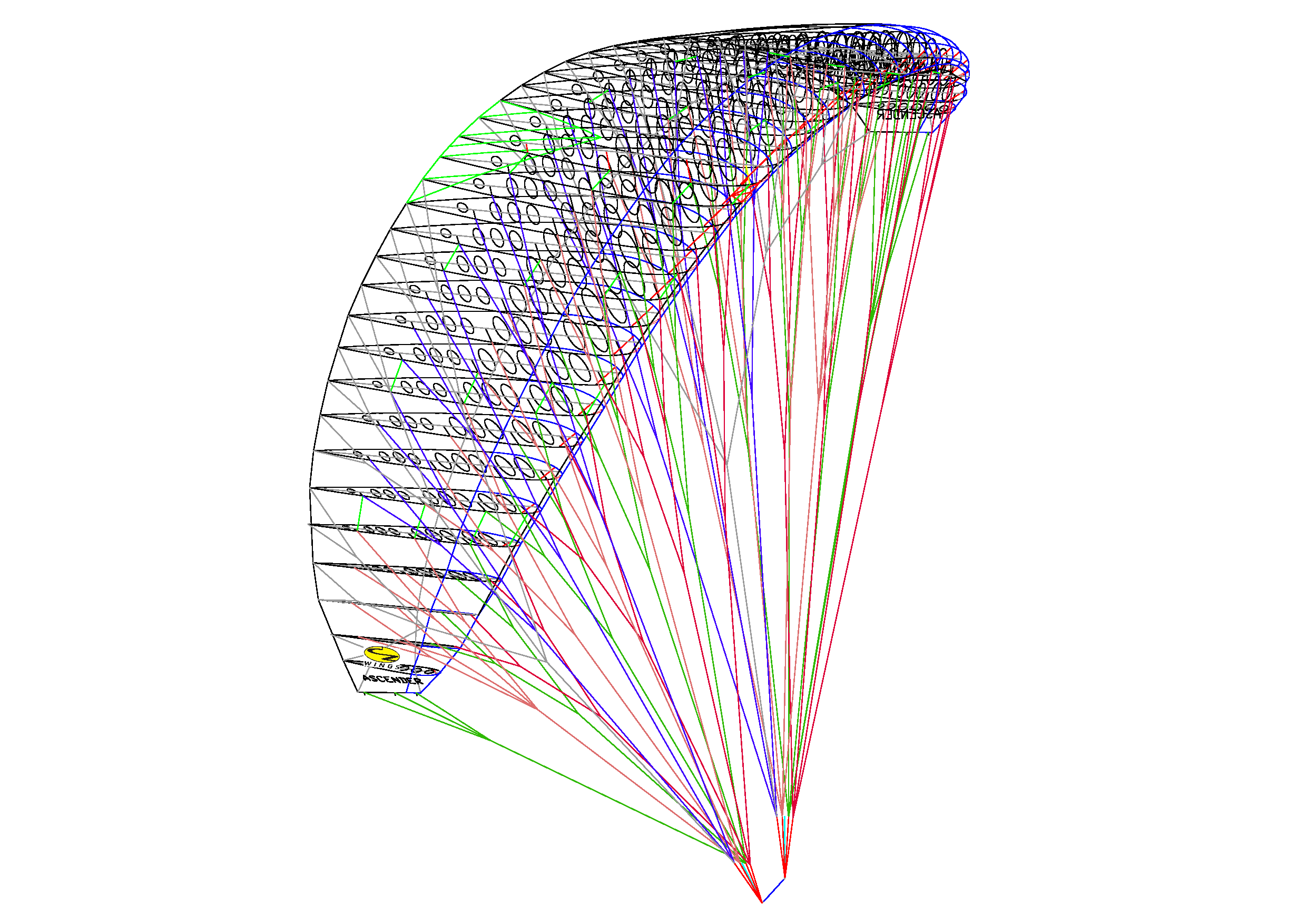

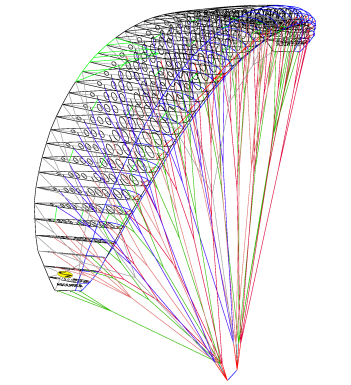

6. Vista general 3D

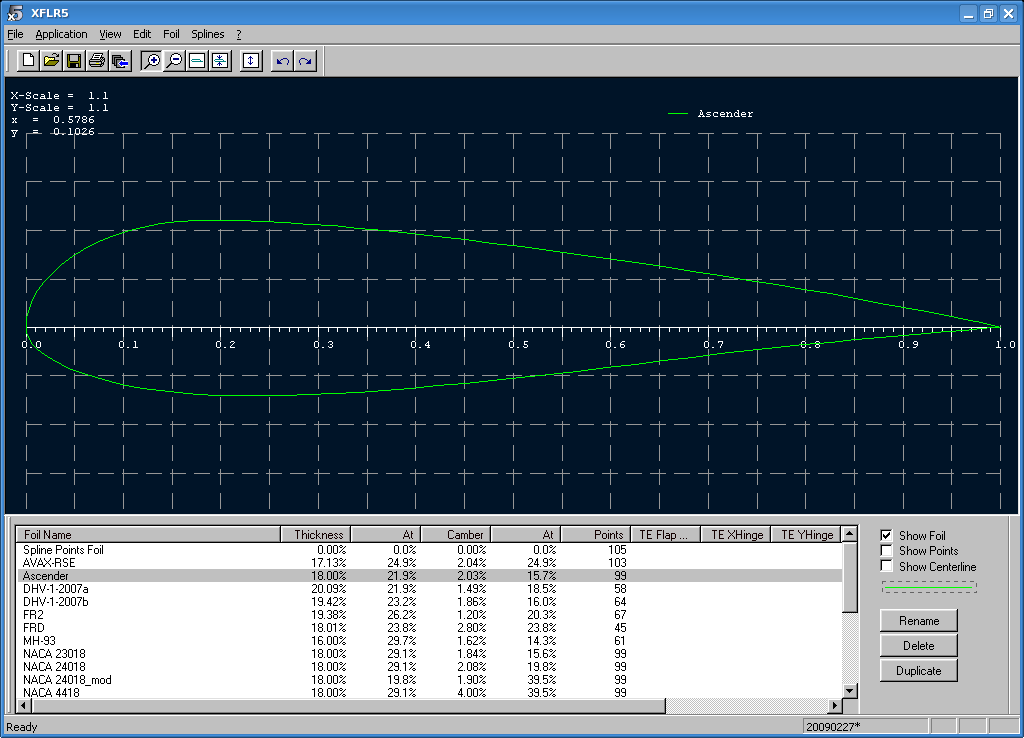

5. Perfil Ascender

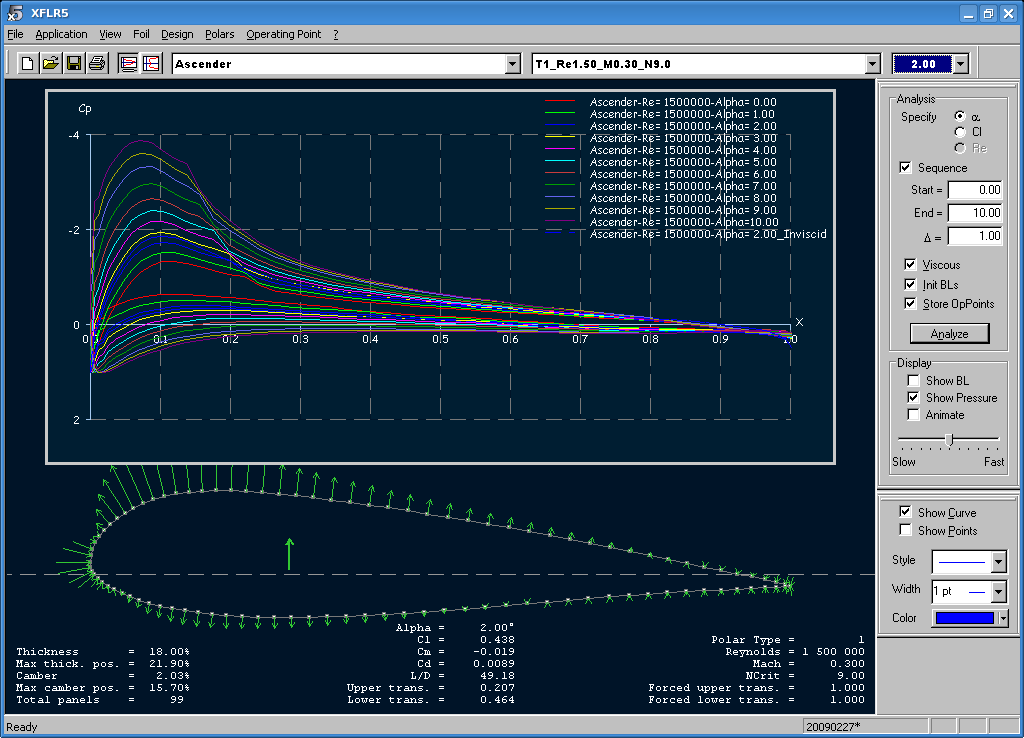

Coordenades i fitxer .dat del perfil Ascender, que tan bons resultats està donant.
El fitxer .dat es pot analitzar-se amb programes com XFOIL, XFLR5 i similars.





Ascender.dat
