MAILLONS D'ACER INOXIDABLE



 Mailló
 Material
 WLL (kg) (1,2)
 BL (kg)
 Geometria
(mm llargada)
 Pes (gr)
 Aplicació habitual (3)

2.5mm
Oval mailló.

 acer inoxidable 100 500
 26
 3.1
Oval
 3 mm
Oval mailló

acer inoxidable

 160
 800
 31
 5.3

2.5 mm
oval mailló
 acer inoxidable 70
 350
 22
 2.6

3 mm
Delta mailló		 acer inoxidable 110
 550
 27
 6.1
 Per connectar el suspentatge a les
bandes
(només per parapents lleugers)

3.5 mm
Delta mailló		 acer inoxidable 150
 750
 31
 9.5
 Per connectar el suspentatge a les
bandes

4 mm
Delta mailló

acer inoxidable

 200
 1000
 35.5
 13.9
 Per connectar el suspentatge a les
bandes. A vegades també emprats
en envols remolcats.
Delta 4 mm
 5 mm
Delta mailló		 acer inoxidable
 325
 1625
 48
 24

6 mm
delta mailló
 acer inoxidable 450
 2250
 56
 39.5

4 mm
quadrat mailló		 acer inoxidable 200
 1000
 33
 15.3

5 mm
quadrat mailló		 acer inoxidable 325
 1625
 47.5
 27
 Per connectar les bandes del paracaigudes
a l'arnés, només en ales lleugeres.
Square 5 mm

7 mm
quadrat mailló

 acer inoxidable 625
 3125
 63.5
 66
 Connexió principal de la cinta del
paracaigudes a la cinta en "V".
Per connectar les bandes a l'arnés en
equips biplaça.
Trapezoidal 6 mm

6 mm
Trapezoidal mailló

 acer inoxidable 450
 2250
 57
 38.5

Per connectar el paracaigudes a l'arnés.
O per connectar l'arnés a les bandes.


(1) Els maillons es marquen amb una "Càrrega límit de treball" (WLL) que correspon a un 20% de la seva càrrega de ruptura (BL).

(2)  La WLL també és la càrrega màxima en que el fabricant garanteix que no es deformaran els maillons,
permetent l'obertura del tancament a rosca amb dits.

(3) En utilitzar maillons d'acer, cal comprovar abans de cada vol que el tancament a rosca està tancat totalment.


Diàmetre (mm)    WLL(kg) delta-quadrat    BL(kg) delta_quadrat    WLL(kg) oval    BL(kg) oval

2.5                        70                                    350                                100                    500
3.0                        110                                  550                                160                    800
3.5                        150                                  750                                220                    1100
4.0                        200                                  1000                              280                    1400
5.0                        325                                  1625                              450                    2250
6.0                        450                                  2250                              650                    3250
7.0                        625                                  3125                              900                    4500
8.0                        770                                  3850                              1110                  5500

WLL i BL

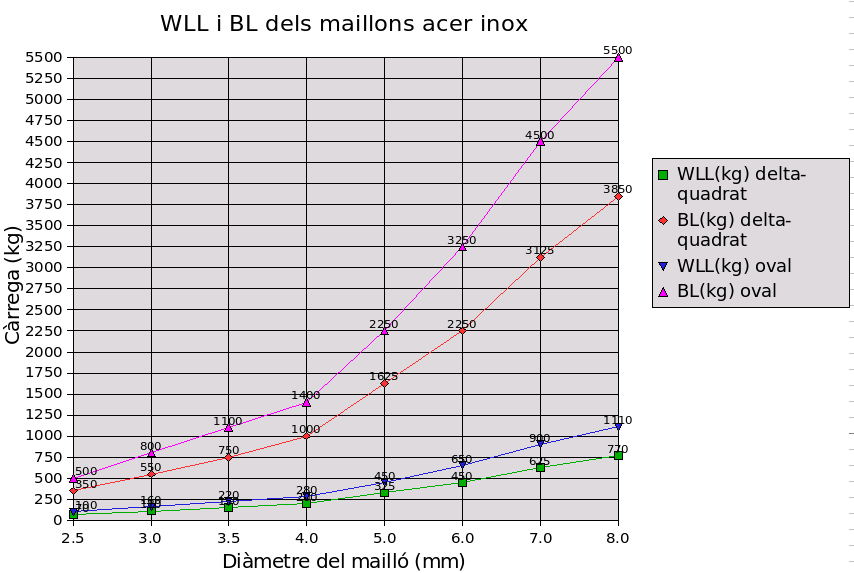

Fig. 1: Càrrega de treball límit (WLL) i càrrega de trencament (BL) dels maillons d'acer inoxidable emprats en parapent.
Gràfic d'elaboració pròpia basat en dades dels fabricants.
